第23章 レイヤー 2 ゲートウェイの使用

23.1. 概要
リンクのコピー

本章では、Red Hat OpenStack Platform を OpenDaylight と共に使用して、SDN オーバーレイソリューションを作成する方法について説明します。このソリューションにより、デプロイメントはベアメタルワークロード、レガシー VLAN ドメイン、SR-IOV 対応ワークロード、仮想化ワークロードの間でシームレスに接続することができます。

この接続は、物理 ToR (top-of-rack) スイッチ (コア スイッチではなく、アクセス スイッチとしても知られる) 上に VXLAN ゲートウェイをデプロイすることによって提供されます。ToR スイッチは、VXLAN カプセル化と HWVTEP スキーマをサポートしている必要があります。ネットワークの切り替えは、neutron のマルチセグメントネットワークと L2GW サービスプラグインを使用して実行されます。Southbound の設定は、OVSDB プロトコルと hardware_vtep スキーマを実装する HWVTEP プラグインを使用して実装されます。

注記

マルチセグメントのネットワークとは、複数のセグメント ID をトランキングするように設定されたネットワークです。このネットワークは、1 つは VLAN、もう 1 は VXLAN の複数のセグメントがあると見なされます。これにより、カプセル化された VXLAN トラフィックはコンピュートノードと ToR スイッチの間で切り替えられます。

本ガイドでは、一連の L2GW ユースケースについて説明し、コンピュートノードで SR-IOV 設定は必須となっています。

23.1.1. ネットワークトポロジー
リンクのコピー

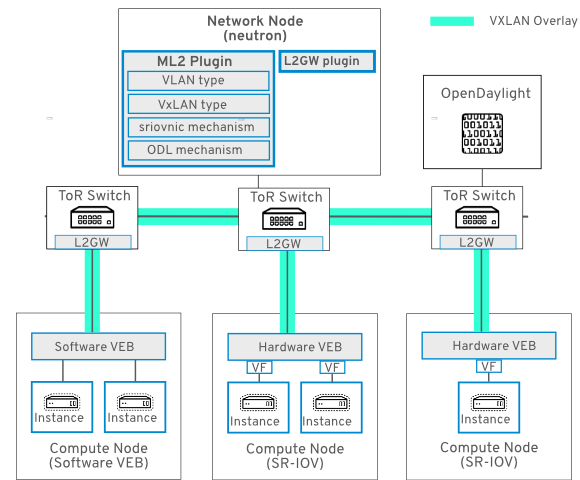

以下の図は、SDN オーバーレイにおける SR-IOV 接続を示しています。

l2gw network topology

23.1.2. 要件
リンクのコピー

  • director ベースのデプロイには、OpenDaylight ロールを有効にする必要があります。『Red Hat OpenDaylight Installation and Configuration Guide』を参照してください。
  • ユースケース 1 から 6 では、コンピュートノードで SR-IOV を有効化する必要があります。director ベースのデプロイメントの場合は、『Network Functions Virtualization Planning and Configuration Guide』の「Planning an SR-IOV deployment」を参照してください。

23.2. ユースケース 1: 1 台の SR-IOV コンピュートノード上に 2 つのインスタンスがある場合
リンクのコピー

このユースケースは、SR-IOV を有効化した同じコンピュートノード上に 2 つのインスタンスがあります。このシナリオでは、VXLAN トンネルが ToR からコントローラーノードに通ります。

  1. nova がインスタンスを起動する時には、その仮想マシンの DHCP リクエストは SR-IOV NIC を出て、ToR 上の eth2 で入ります。
  2. ToR スイッチ (hardware_vtep スキーマで OVSDB を実行) は、DHCP パケットを VXLAN トンネル内にカプセル化します。
  3. DHCP パケットは、TOR とコントローラーノード間で VXLAN トンネルを介して送信されます。
  4. DHCP パケットはコントローラーノード上の VXLAN トンネルを出て、VXLAN ヘッダーが削除された後に、ネイティブの DHCP パケットが処理されて、コントローラーノードから DHCP 応答が送信されます。
  5. VXLAN ヘッダーが DHCP 応答に追加され、VXLAN トンネルを介してコントローラーノードから ToR スイッチに送られます。
  6. ToR では、VXLAN ヘッダーが削除され、VLAN タグが DHCP パケットに追加されます。
  7. DHCP パケット (VLAN タグ付き) は ToR を介して送信され、コンピュートノード 2 で受信されます。ここで、DHCP 応答が受信され、インスタンスによって処理されます。

これで各インスタンスに IP アドレスが割り当てられ、コンピュートノード上の VM1 と VM2 の間の IP パケットは Intel 82599ES NIC によりローカルでスイッチされます。この例で使用している NIC は、ローカルスイッチングをサポートしている Intel 82599ES なので、VM1 と VM2 の間の IP パケットは NIC から外に送信されません。ローカルスイッチングをサポートしていないベンダーの NIC の場合は、VM1 から VM2 へのパケットは ToR によってスイッチされます。

l2gw usecase1

  • ノード 1:

    • Red Hat Enterprise Linux 7
    • OpenStack コントローラーノード
    • OpenStack コンピュートノード
    • OpenDaylight ロール

  • ノード 2:

    • Red Hat Enterprise Linux 7
    • OpenStack コンピュートノード
    • SR-IOV が NIC em1 で有効化
    • ネットワークタグ: 2901

23.3. ユースケース 2: 別のコンピュートノード (複数) 上にインスタンスがある場合
リンクのコピー

このユースケースは ユースケース 1 と似ており、DHCP は同じように機能します。異なるのは、VM1 (コンピュートノード 1 上) と VM2 (コンピュートノード 2 上) の間の IP 転送が ToR スイッチによって実行される点です。これは、赤の破線で示しています。

l2gw usecase2

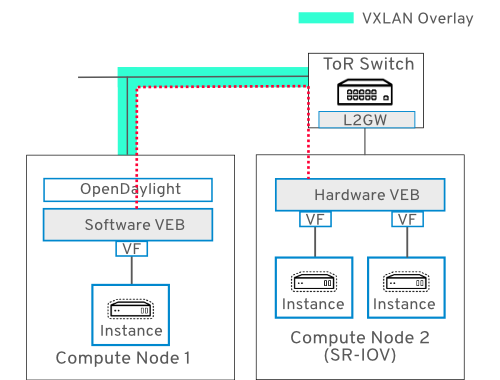

このユースケースでは、ソフトウェア VEB (Virtual Ethernet Bridge) とハードウェア VEB にアタッチされたインスタンス間で接続を確立しましす。

l2gw usecase3

  • ノード 1:

    • Red Hat Enterprise Linux 7
    • OpenStack コントローラーノード
    • OpenStack コンピュートノード
    • OpenDaylight ロール

  • ノード 2:

    • Red Hat Enterprise Linux 7
    • OpenStack コンピュートノード
    • SR-IOV が NIC em1 で有効化
    • ネットワークタグ: 2900

23.5. ユースケース 4: SR-IOV Physical Function (PF) に接続されたインスタンスの場合
リンクのコピー

このユースケースでは、VM2 (コンピュートノード 2 上) の受信および送信トラフィックは、ToR スイッチを介して、VM2 にアタッチされた SR-IOV PF をトラバースします。

l2gw usecase4

23.6. ユースケース 5: ToR スイッチが 2 つある場合
リンクのコピー

このユースケースでは、3 台のコンピュートノードが 2 つの異なる ToR スイッチに接続されています。multinet という名前の単一の neutron ネットワークが 3 台のノードをすべて結んでおり、インスタンスは同じ論理レイヤー 2 ネットワーク上で相互に接続することができます。

l2gw usecase5

このユースケースでは、VM1 および VM2 は別々のコンピュートノード上にあり、同じ neutron ネットワークを共有しています。VM3 と VM4 も別々のノード上にあり、同じ neutron ネットワークを共有しています。両方の neutron ネットワークのトラフィックは各ノード上の同じ物理 NIC を通過します。

l2gw usecase6

  • VM1 と VM2:

    • 接続されている neutron ネットワーク: multinet
    • VXLAN VNI: 1500
    • VLAN タグ: 2901

  • VM3 と VM4:

    • 接続されている neutron ネットワーク: multinet1
    • VXLAN VNI: 1501
    • VLAN タグ: 2902

23.8. SDN トポロジーの構築
リンクのコピー

L2GW VXLAN トンネルのスイッチの設定および準備のための設定手順は、各 ToR ベンダースイッチ固有である可能性が高いので、以下に記載するステップの設定コマンドは、スイッチベンダーのマニュアルを参照して確認してください。

各 ToR スイッチには以下が必要となります:

  • OVSDB の有効化と設定
  • データネットワーク上の ODL コントローラーへの IP 接続。これは、VXLAN トンネルのトランスポートに必要です。
  • 管理ネットワーク上の ODL コントローラーへの IP 接続。これは、OVSDB の制御メッセージに必要です。

23.9. OpenDaylight の設定
リンクのコピー

OpenDaylight (ODL) のデプロイが完了したら、必要なトランスポートゾーンを作成する必要があります。

23.9.1. トランスポートゾーンの設定
リンクのコピー

本項では OpenDaylight 用のトランスポートゾーンを作成します。以下の例で使用している IP アドレスは、お使いのデプロイメントに適した IP アドレスに変更する必要があります。

  1. トランスポートゾーンを作成します。以下に例を示します。

    URL:
 http://${ODL-IP}:8181/restconf/config/itm:transport-zones/
JSON:
 {
      "transport-zone": [
          {
              "zone-name": "TZA",
              "subnets": [
                  {
                      "prefix": "192.168.254.0/24",
                      "vlan-id": 0,
                      "vteps": [
                          {
                              "dpn-id": 95311090836804,
                              "portname": "eth1",
                              "ip-address": "192.168.254.31"
                          }
                      ],
                      "gateway-ip": "0.0.0.0"
                  }
              ],
              "tunnel-type": "odl-interface:tunnel-type-vxlan"
          }
      ]
 }
    Copy to Clipboard Toggle word wrap

  2. VXLAN トンネルネットワーク (VTEP)の一部となるコントローラーノードとコンピュートノードをトランスポートゾーンに追加します。そのためには、デバイスの dpnid が必要です。これは、以下のように取得することができます。

    $ curl -s -u admin:admin -X GET http://10.8.125.240:8181/restconf/operational/odl-interface-meta:bridge-ref-info/
{
   "bridge-ref-info": {
       "bridge-ref-entry": [
           {
               "bridge-reference": "/network-topology:network-topology/network-topology:topology[network-topology:topology-id='ovsdb:1']/network-topology:node[network-topology:node-id='ovsdb://uuid/2647ac59-281f-4968-beb1-7a7d64990f19/bridge/br-int']",
               "dpid": 181136841129213
           }
       ]
   }
}
    Copy to Clipboard Toggle word wrap

    1. sudo ovs-vsctl show を実行して ovsdb UUID を取得します。これは、上記の curl コマンドでデバイスの dpnid を特定するのに必要です。

      $ sudo ovs-vsctl show
2647ac59-281f-4968-beb1-7a7d64990f19
   Manager "tcp:10.8.125.240:6640"
       is_connected: true
   Bridge br-int
      Copy to Clipboard Toggle word wrap

    2. bridge-ref curl コマンドを使用して取得した dpn-id を指定して、デバイスをトランスポートゾーンに追加します。これには、Postman を使用することができます。もう 1 つの方法として、代わりに curl を使用することができます。この例では、IP アドレスが 192.168.254.31 のリモート VTEP を追加します。リモート VTEP のトンネルインターフェースは eth1 で、リモート VTEP の dpn-id は以下に示したとおりです。OpenDaylight が VLAN ベースのネットワーク上でリッスンしている場合には、その vlan-id を指定する必要があります。

      $ curl -X POST -H "Authorization: Basic YWRtaW46YWRtaW4=" -H "Content-Type: application/json" -H "Cache-Control: no-cache" -H "Postman-Token: ae2ebaee-8813-79df-7114-0bc786287793" -d '{
       "transport-zone": [
           {
               "zone-name": "zone1",
               "subnets": [
                   {
                       "prefix": "192.168.254.0/24",
                       "vlan-id": 0,
                       "vteps": [
                           {
                               "dpn-id": 181136841129213,
                               "portname": "eth1",
                               "ip-address": "192.168.254.31"
                           }
                        ],
                       "gateway-ip": "0.0.0.0"
                   }
               ],
               "tunnel-type": "odl-interface:tunnel-type-vxlan"
           }
       ]
}
' "http://10.8.125.240:8181/restconf/config/itm:transport-zones/"
      Copy to Clipboard Toggle word wrap

      その結果、出力される一覧の各 VTEP には、以下のような属性が表示されます。

      • ip-address: リモートの VTEP IP アドレス
      • portname: トンネルインターフェースのポート名
      • dpn-id: 上記のステップで取得した値

  3. この例の curl コマンドは、zone1 という名前のトランスポートゾーンを作成します。

    curl -X POST -H "Authorization: Basic YWRtaW46YWRtaW4=" -H "Content-Type: application/json" -H "Cache-Control: no-cache" -H "Postman-Token: ae2ebaee-8813-79df-7114-0bc786287793" -d '{
       "transport-zone": [
           {
               "zone-name": "zone1",
               "subnets": [
                   {
                       "prefix": "192.0.2.0/24",
                       "vlan-id": 0,
                       "vteps": [
                           {
                               "dpn-id": 92455225558023,
                               "portname": "eth3",
                               "ip-address": "192.0.2.6"
                           }
                        ],
                       "gateway-ip": "0.0.0.0"
                   }
               ],
               "tunnel-type": "odl-interface:tunnel-type-vxlan"
           }
       ]
}
' "http://10.8.125.240:8181/restconf/config/itm:transport-zones/"
    Copy to Clipboard Toggle word wrap
  4. ToR スイッチが OpenDaylight ノードを VTEP マネージャーとして使用するように設定します。設定コマンドと構文については、ToR スイッチベンダーのマニュアルを参照してください。

23.10. OpenStack ネットワークの作成
リンクのコピー

  1. 2 つのネットワークセグメントで構成される multinet という名前のネットワークを作成します。1 番目のセグメントは VLAN タイプで、仮想マシンにアタッチされる SRIOV Virtual Function の VLAN タグの設定に使用されます。2 番目のセグメントは VXLAN タイプで、ToR スイッチから ODL コントローラーノードおよびコンピュートノードへの VXLAN トンネルに使用されます。

    $ neutron net-create multinet --segments type=dict list=true provider:physical_network='',provider:segmentation_id=1500,provider:network_type=vxlan provider:physical_network=physnet_sriov,provider:segmentation_id=2201,provider:network_type=vlan
    Copy to Clipboard Toggle word wrap

  2. multinet ネットワーク用のサブネットを作成します。

    $ neutron subnet-create multinet --allocation-pool start=10.100.5.2,end=10.100.5.254 --name mn-subnet --dns-nameserver 8.8.8.8 10.100.5.0/24
    Copy to Clipboard Toggle word wrap

  3. 適切な SR-IOV ドライバー (例: Intel ixgbe ドライバー) を含む Red Hat Enterprise Linux 7 イメージを作成します。完了したら、イメージを glance にインポートします。

    $ glance image-create --name rhel7 --disk-format qcow2 --container-format bare --visibility public --file /opt/images/rhel7.qcow2
    Copy to Clipboard Toggle word wrap

  4. L2 ゲートウェイを作成します。以下のコマンドは、gw1 という名前の L2GW を作成し、アクセスポートは eth2 と eth3 です。

    注記

    ポート更新の API には、現在いくつかの制約があるため、このコマンドに全ゲートウェイポートを含めることを考慮してください。

    $ neutron l2-gateway-create gw1 --tenant_id $(openstack project list | grep '\sadmin' | awk '{print $2}')   --device name=hwvtep,interface_names="eth1;eth2"
    Copy to Clipboard Toggle word wrap
    • name: ToR スイッチの設定に一致する必要があります。これは、hardware_vtep スキーマの Physical_Switch テーブル内で name として定義されています。ToR スイッチベンダーのマニュアルを参照してください。

  5. L2 ゲートウェイの接続を作成します。これにより、ToR スイッチと、トランスポートゾーンで定義されている VTEP との間のトンネルが確立します。

    $ neutron l2-gateway-connection-create gw1 multinet --default-segmentation-id 2201
$ neutron l2-gateway-connection-create gw1 multinet1 --default-segmentation-id 2203
    Copy to Clipboard Toggle word wrap

    1. 以下に示す L2GW 作成の代替方法に注意してください。この例は、VLAN タグをサポートしない SR-IOV PF を設定する場合に役立ちます。この例では、eth1 にはタグがなく、eth2 には 2201 タグが付いています。

      $ neutron l2-gateway-create gw1 --tenant_id $(openstack project list | grep '\sadmin' | awk '{print $2}')   --device name=hwvtep,interface_names="eth1|0;eth2|2201"
$ neutron l2-gateway-connection-create gw1 multinet
      Copy to Clipboard Toggle word wrap

  6. コンピュートノード上に SR-IOV VF ポートを作成します。

    $ port1_id=$(neutron port-create multinet --name sriov_port1 --binding:vnic_type direct --device-owner nova-compute | grep "\ id\ " | awk '{ print $4 }')

$ port2_id=$(neutron port-create multinet --name sriov_port2 --binding:vnic_type direct --device-owner nova-compute | grep "\ id\ " | awk '{ print $4 }')

$ port3_id=$(neutron port-create multinet --name sriov_port3 --binding:vnic_type direct --device-owner nova-compute | grep "\ id\ " | awk '{ print $4 }')
    Copy to Clipboard Toggle word wrap

  7. コンピュートノード上に direct-physical SR-IOV PF ポートを作成します。

    $ port2_id=$(neutron port-create multinet --name sriov_port2 --binding:vnic_type direct-physical --device-owner nova-compute | grep "\ id\ " | awk '{ print $4 }')
    Copy to Clipboard Toggle word wrap

  8. コンピュートノード上にインスタンスを作成します。これらは、前のステップで作成した SR-IOV ポートに接続されます。

    注記

    イメージ内のゲスト OS が Network Manager を使用している場合には、DHCP は、SR-IOV VF インターフェースでのみ機能します。Red Hat Enterprise Linux の場合は、イメージに対して virt-customize を使用して、ifcfg-eth0 をシステムが使用するインターフェースの名前 (例: ens4) に変更する必要があります。

    $ nova boot --poll --flavor m1.small --image rhel7 --nic port-id=$port1_id --key-name admin_key sriov-vm1

$ nova boot --poll --flavor m1.small --image rhel7 --nic port-id=$port3_id --key-name admin_key sriov-vm3

$ nova boot --poll --flavor m1.small --image rhel7 --nic port-id=$port2_id --key-name admin_key sriov-vm2

$ nova boot --poll --flavor m1.small --image rhel7 --nic net-id=$(neutron net-list | grep -w multinet | awk '{print $2}') --key-name admin_key vmvx01
    Copy to Clipboard Toggle word wrap
    注記

    本項では、SR-IOV インターフェースを使用してインスタンスを相互接続する方法について説明しますが、L2GW neutron ドライバーを引き続き使用して基本的な接続を確立できる点に注意してください。これには、VXLAN ベースのプロジェクトネットワークの L2 ブロードキャストドメインを、外部の VLAN ベースのプロバイダーネットワークに拡張する必要があります。このユースケースでは、複数のプロバイダーネットワークを作成する必要はなく、標準の VXLAN ネットワークを使用します。これにより、外部のアプライアンスを使用して通常のインスタンスを接続することができます。

23.11. レビュー
リンクのコピー

上記のステップに従って作業を完了すると、インスタンスの 1 つに SSH 接続してから、他のコンピュートノード上でホストされているインスタンスに ping できるようになるはずです。その結果 ICMP トラフィックは OVS と ToR スイッチを、カプセル化されたレイヤー 2 トンネルとしてトラバースするようになります。

トップに戻る
