红帽全球峰会9.5. NFV OVS-DPDK 部署的拓扑
此示例部署显示了一个 OVS-DPDK 配置，它由两个虚拟网络功能(VNF)组成，每个接口有两个接口：
-
管理接口，由
mgt表示。 - data plane 接口。
在 OVS-DPDK 部署中，VNF 通过支持物理接口的内建 DPDK 来运行。OVS-DPDK 在 vSwitch 级别启用绑定。为了提高 OVS-DPDK 部署中的性能，建议您将内核和 OVS-DPDK NIC 分开来。要分隔管理(mgt)网络，连接到虚拟机的基本提供商网络，请确保您有额外的 NIC。Compute 节点包含两个用于 Red Hat OpenStack Platform API 管理的常规 NIC，它们可以被 Ceph API 重复使用，但不能与任何 OpenStack 项目共享。

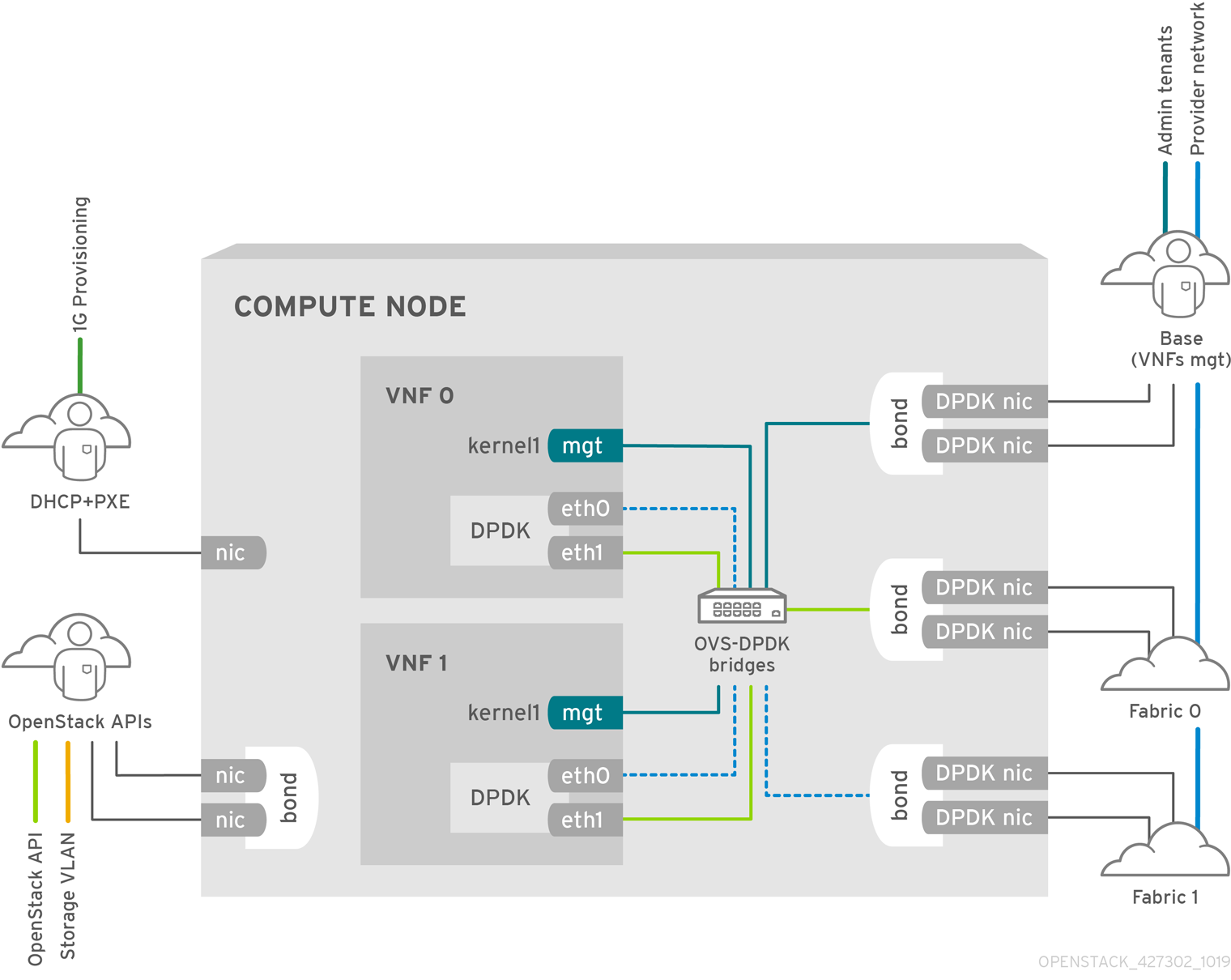

图 9.3. Compute 节点： NFV OVS-DPDK
NFV OVS-DPDK 拓扑
下图显示了 NFV 的 OVS-DPDK 的拓扑：它由具有 1 或 10 Gbps NIC 和 director 节点的 Compute 和 Controller 节点组成。
图 9.4. NFV 拓扑：OVS-DPDK
