第5章 Business Central での MortgageApprovalProcess ビジネスプロセス

手順

1. Business Central で、Menu Design Projects の順にクリックし、Mortgage_Process をクリックします。
2. Add Asset Business Process の順にクリックします。

3. 以下の値を入力します。

   • Business Process: MortgageApprovalProcess

   • Package: com.myspace.mortgage_app を選択します。

     Package は、既存のプロジェクト内で、アセットの作成先となる場所を指定します。この例では、com/myspace/mortgage_app に作成します。

4. OK をクリックすると、ダイアグラムエディターが開きます。
5. 右上の Diagram properties アイコンをクリックします。
6. スクロールダウンして Process Data を展開し、Process Variables セクションの をクリックします。

7. 以下の値を入力します。

   • Name: application.
   • Data Type: Application [com.myspace.mortgage_app]

手順

1. 開始イベントをクリックして、開始イベントから排他ゲートウェイに外向き接続を作成します。



   View larger image



2. 排他ゲートウェイからタスクに外向き接続を作成します。



   View larger image

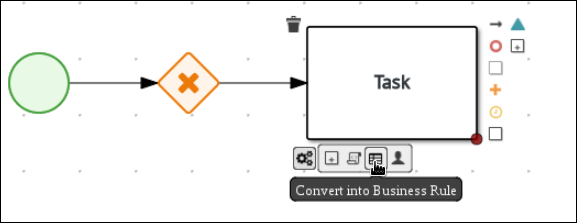

3. 新規タスクをビジネスルールタスクに変換します。



   View larger image


4. ビジネスルールタスクをクリックし、Diagram properties パネルの Name フィールドに Validation を入力します。
5. Implementation/Execution を展開し、Rule Flow Group フィールドで validation を選択します。

6. On Exit Action フィールドに以下の Java 式を定義します。

   System.out.println(application.getProperty());

   Copy to Clipboard Toggle word wrap
7. 下方向にスクロールして Data Assignments セクションを展開し、Assignments の横にある をクリックします。

8. Validation Data I/O ウィンドウで、Add をクリックして以下の割り当てを作成します。



   View larger image


9. 保存 をクリックします。
10. ダイアグラムエディターで Save をクリックし、Save をクリックして変更を確定します。

手順

1. Validation タスクをクリックし、排他ゲートウェイへの外向き接続を作成します。



   View larger image

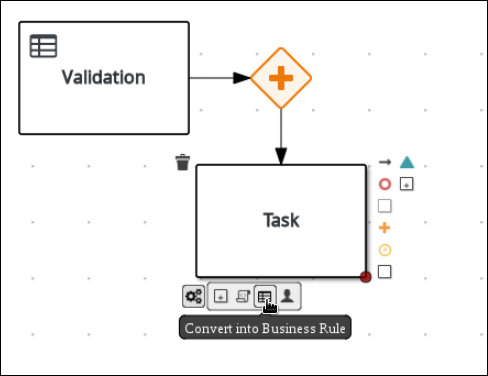

2. 排他ゲートウェイから、新しいビジネスルールタスクへの外向き接続を作成します。



   View larger image



3. 作成した接続をクリックします。



   View larger image


4. Diagram Properties パネルで、Name フィールドに Invalid を入力します。
5. Implementation/Execution を展開し、Condition Expression セクションの Expression を選択します。
6. Drools 式フィールドに ValidationErrorDO() と入力します。
7. ビジネスルールタスクをクリックし、Diagram properties パネルの Name フィールドに Retract Validation を入力します。
8. Implementation/Execution を展開し、Rule Flow Group フィールドで error を選択して入力します。

9. Retract Validation タスクから新規ユーザータスクに外向き接続を作成します。



   View larger image


10. ユーザータスクをクリックし、Diagram Properties パネルの Name フィールドに Correct Data を入力します。

11. Implementation/Execution を展開して以下の値を入力します。

    • Task Name: CorrectData
    • Groups: broker
12. Assignments の横にある をクリックします。Correct Data Data I/O ウィンドウで Add をクリックし、以下の割り当てを作成します。

13. Correct Data Data I/O ウィンドウで、Add をクリックして以下の割り当てを作成します。



    View larger image


14. 保存 をクリックします。

15. Correct Data を、最初の排他ゲートウェイにつなげます。ワークフローは、以下のダイアグラムのようになります。



    View larger image



手順

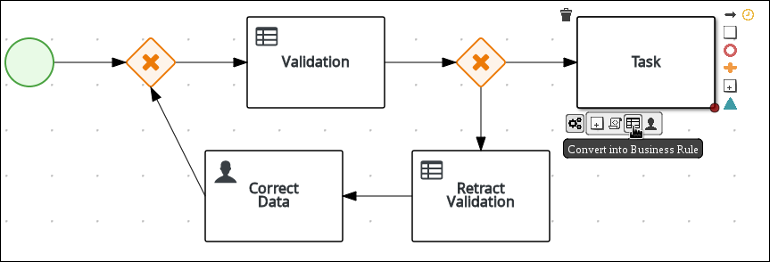

1. 2 つ目の排他ゲートウェイに戻ります。ビジネスルールタスクへの外向き接続を作成します。



   View larger image


2. 作成した接続をクリックし、Diagram Properties パネルの Name フィールドに Valid と入力します。
3. Implementation/Execution を展開し、Condition Expression セクションの Expression を選択して Drools 式のフィールドに not ValidationErrorDO() と入力します。
4. 作成したビジネスルールタスクをクリックし、Diagram Properties パネルの Name フィールドに Mortgage Calculation と入力します。
5. Implementation/Execution を展開して、Rule Flow Group ドロップダウンメニューから mortgagecalculation を選択します。
6. Data Assignments を展開し、Assignments の横にある をクリックします。

7. Mortgage Calculation Data I/O ウィンドウで Add をクリックして以下の割当を作成し、Save をクリックします。



   View larger image



8. キャンバスで空のスペースをクリックし、スクロールダウンし、Process Data を展開し、Process Variables の横にある をクリックします。以下の値を入力します。



   View larger image


   • Name: inlimit
   • Date Type: Boolean

9. Mortgage Calculation タスクからユーザータスクへの外向き接続を作成します。



   View larger image



10. ユーザータスクをクリックして、Name フィールドに Qualify を入力して、Implementation/Execution を展開して以下の値を入力します。

    • Task Name: Qualify
    • Groups: approver

    • Assignments の横にある をクリックします。Qualify Data I/O ウィンドウで、Add をクリックして、以下の割り当てを作成します。



      View larger image


11. Save をクリックします。キャンバスで Save をクリックして変更を確定します。

12. Qualify タスクから排他ゲートウェイに外向き接続を作成します。

    1. ノードパネルで GATEWAYS アイコンをクリックします。
    2. Exclusive をクリックし、Qualify タスクの右側にドラッグします。
13. 排他ゲートウェイからの外向き接続を作成し、ユーザータスクに連結します。
14. 接続をクリックして、Diagram properties パネルの Name フィールドに in Limit と入力します。
15. Implementation/Execution を展開し、Condition Expression セクションの Expression を選択します。

16. Process Variable ドロップダウンメニューから inlimit を選択し、Condition ドロップダウンメニューから Is true を選択します。



    View larger image



17. ユーザータスクをクリックし、Name フィールドに Final Approval を入力して、Implementation/Execution を展開してから以下の値を入力します。

    • タスク名: finalapproval
    • グループ: manager

18. Assignments の横にある をクリックします。Final Approval Data I/O ウィンドウで、Add をクリックして以下の割り当てを作成します。



    View larger image


19. Save をクリックします。キャンバスで Save をクリックして変更を確定します。

手順

1. Final Approval ユーザータスクからの外向き接続を作成し、終了イベントに連結します。



   View larger image



2. Final Approval ユーザータスクに連結する排他ゲートウェイに戻ります。2 つ目の外向き接続を作成し、新しいユーザータスクに連結します。



   View larger image


3. 接続をクリックして、Diagram properties パネルの Name フィールドに Not in Limit と入力します。
4. Implementation/Execution を展開し、Condition Expression セクションの Expression を選択します。
5. Process Variable ドロップダウンメニューから inlimit を選択し、Condition ドロップダウンメニューから Is false を選択します。

6. キャンバスで空のスペースをクリックし、スクロールダウンし、Process Data を展開し、Process Variables の横にある をクリックします。以下の値を入力します。

   • Name: incdownpayment

   • Data Type: Boolean



     View larger image


7. 新規ユーザータスクをクリックして、Diagram properties パネルで Name に Increase Down Payment を入力します。

8. Implementation/Execution を展開して以下の値を入力します。

   • タスク名: incdown
   • Groups: broker

   • Assignments の横にある をクリックします。Increase Down Payment Data I/O ウィンドウで Add をクリックして、以下の割り当てを作成します。



     View larger image


9. Save をクリックします。キャンバスで Save をクリックして変更を確定します。
10. Increase Down Payment タスクから排他ゲートウェイへの外向き接続を作成します。
11. 排他ゲートウェイから終了イベントに外向き接続を作成します。
12. 接続をクリックして、Diagram properties パネルの Name フィールドに Down payment not increased と入力します。
13. Implementation/Execution を展開し、Condition Expression セクションの Expression を選択します。
14. Process Variable ドロップダウンメニューから incdownpayment を選択し、Condition ドロップダウンメニューから Is false を選択します。
15. 排他ゲートウェイからの外向き接続を作成し、ユーザータスクに連結します。
16. 接続をクリックして、Diagram properties パネルの Name フィールドに Down payment increased と入力します。
17. Implementation/Execution を展開し、Condition Expression セクションの Expression を選択します。
18. Process Variable ドロップダウンメニューから incdownpayment を選択し、Condition ドロップダウンメニューから Is true を選択します。
19. Save をクリックし、Save をクリックして変更を確定します。
