Red Hat Summit第8章 Satellite でのネットワークに関する考慮事項
Satellite アーキテクチャーのコンポーネントが通信するには、コンポーネント間の受信トラフィックと送信トラフィックを有効にするために必要なネットワークポートが開いている必要があります。
8.1. Capsule のネットワーク
リンクのコピーリンクがクリップボードにコピーされました!
Satellite Server と Capsule Server に登録されたホスト間の通信は、その Capsule Server を介してルーティングされます。Capsule Server はホストに Satellite サービスも提供します。
図8.1「ホストが Capsule に接続する Satellite トポロジー」 では、Capsule Server はすべてのホストネットワーク通信に対して単一のエンドポイントを提供するため、リモートネットワークセグメントでは、Capsule Server 自体へのファイアウォールポートのみを開く必要があります。ホストは Satellite Server に直接アクセスする必要はありません。

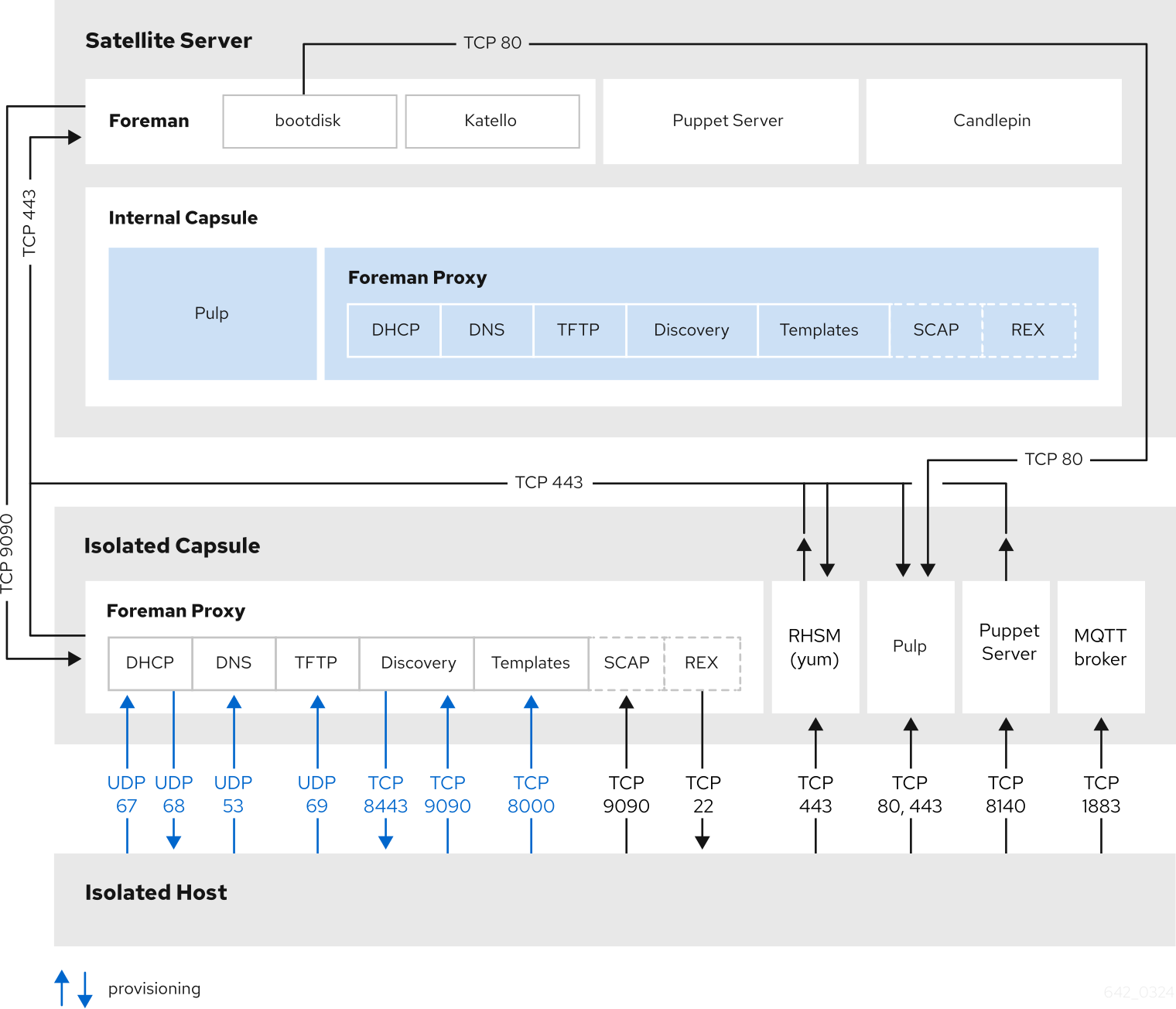

図8.1 ホストが Capsule に接続する Satellite トポロジー
ホストは、図8.2「ホストが直接 Satellite Server に接続する Satellite トポロジー」 で Satellite Server への直接ネットワークアクセスを必要とします。すべての Capsule Server は Satellite Server のホストであるため、これはすべての Capsule Server に適用されます。

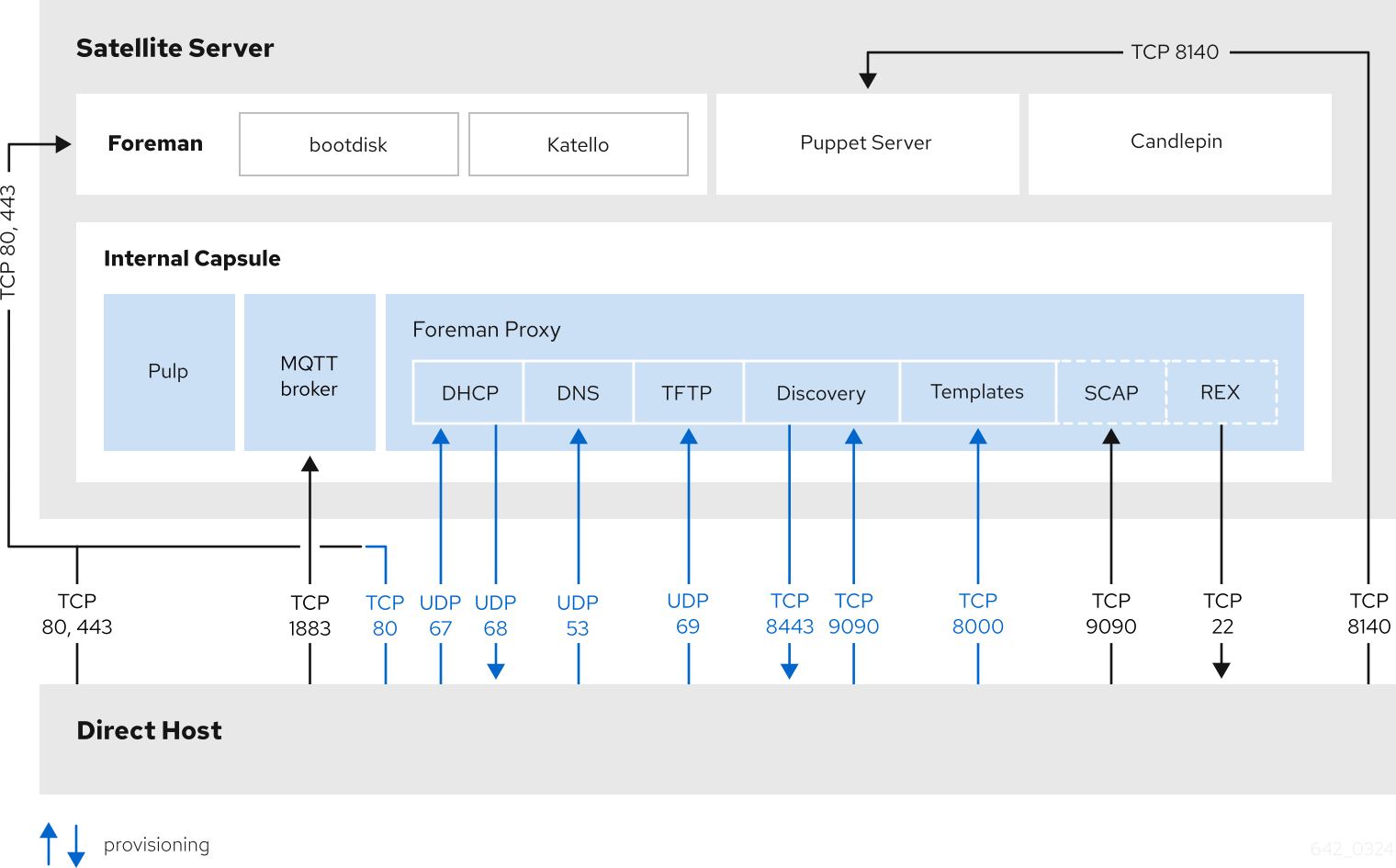

図8.2 ホストが直接 Satellite Server に接続する Satellite トポロジー
