2장. 컨테이너 토폴로지

컨테이너화된 설치 프로그램은 호스트 머신의 컨테이너에서 플랫폼을 실행하는 Podman을 사용하여 Red Hat Enterprise Linux에 Ansible Automation Platform을 배포합니다. 고객은 제품 및 인프라 라이프사이클을 관리합니다.

2.1. 컨테이너 증가 토폴로지
링크 복사

증가 토폴로지는 Ansible Automation Platform을 시작하고 대규모 자동화에 중복 또는 더 높은 컴퓨팅이 필요하지 않은 조직을 위한 것입니다. 이 토폴로지를 사용하면 설치 공간이 더 작은 배포를 수행할 수 있습니다.

2.1.1. 인프라 토폴로지
링크 복사

다음 다이어그램에서는 고객이 Ansible Automation Platform을 직접 관리할 때 사용할 수 있는 이 배포 모델을 사용하여 Red Hat에서 테스트한 인프라 토폴로지를 간략하게 설명합니다.

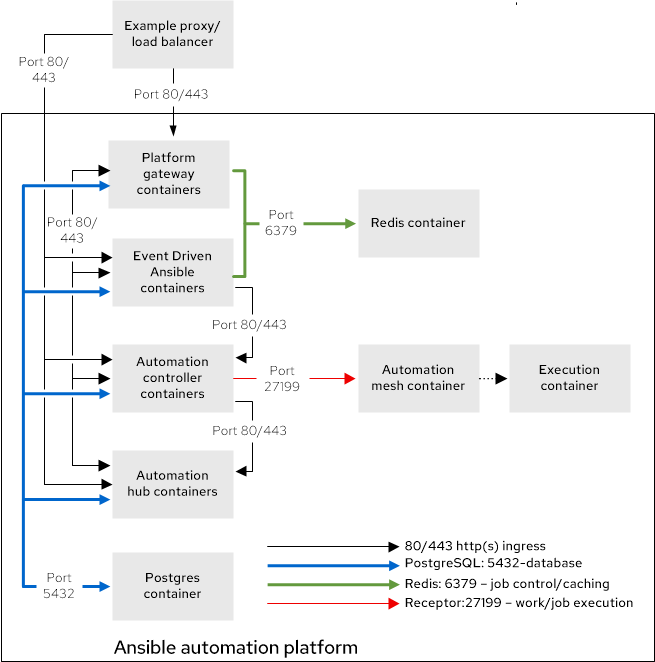

그림 2.1. 인프라 토폴로지 다이어그램

컨테이너 증가 토폴로지 다이어그램
View larger image
컨테이너 증가 토폴로지 다이어그램

단일 VM은 다음 구성 요소 요구 사항에 따라 테스트되었습니다.

Expand
표 2.1. 가상 머신 요구 사항
요구 사항최소 요구 사항

RAM

16GB

CPU

4

로컬 디스크

  • 총 사용 가능한 디스크 공간: 60GB
  • 설치 디렉토리: 15GB( 전용 파티션의 경우)
  • 온라인 설치를 위한 /var/tmp: 1GB
  • 오프라인 또는 번들 설치용 /var/tmp: 3GB
  • 오프라인 또는 번들 설치를 위한 임시 디렉토리(기본값: /tmp)

디스크 IOPS

3000

참고

hub_seed_collections=true 를 사용하여 번들로 설치되는 경우 32GB RAM이 권장됩니다. 이 구성을 사용하면 설치 시간이 증가하고 컬렉션 시드를 완료하는 데 45분 이상 걸릴 수 있습니다.

Expand
표 2.2. 인프라 토폴로지
목적그룹 이름 예

모든 Ansible Automation Platform 구성 요소

  • Automationgateway
  • Automationcontroller
  • Automationhub
  • Automationeda
  • 데이터베이스

2.1.2. 테스트된 시스템 구성
링크 복사

Red Hat은 Red Hat Ansible Automation Platform을 설치하고 실행하기 위해 다음 구성을 테스트했습니다.

Expand
표 2.3. 시스템 구성
유형설명참고

서브스크립션

  • 유효한 Red Hat Ansible Automation Platform 서브스크립션
  • 유효한 Red Hat Enterprise Linux 서브스크립션( BaseOS 및 AppStream 리포지토리 사용)


운영 체제

  • Red Hat Enterprise Linux 9 이상의 Red Hat Enterprise Linux 9 마이너 버전.
  • Red Hat Enterprise Linux 10 이상의 Red Hat Enterprise Linux 10 마이너 버전.


CPU 아키텍처

x86_64, AArch64, s390x (IBM Z), ppc64le (IBM Power)



ansible-core

  • RHEL 9: 설치 프로그램은 ansible-core 2.14를 사용합니다. Ansible Automation Platform 작업은 ansible-core 2.16을 사용합니다.
  • RHEL 10: 설치 프로그램은 ansible-core 2.16을 사용합니다. Ansible Automation Platform 작업은 ansible-core 2.16을 사용합니다.
  • 설치 프로그램은 RHEL AppStream 리포지토리의 ansible-core 패키지를 사용합니다.
  • Ansible Automation Platform은 작업을 위해 ansible-core 2.16을 번들하므로 수동으로 설치할 필요가 없습니다.

브라우저

현재 지원되는 Mozilla Firefox 또는 Google Chrome 버전입니다.



데이터베이스

  • Ansible Automation Platform 관리 데이터베이스의 경우: PostgreSQL 15.
  • 고객이 제공한 (외부) 데이터베이스의 경우 PostgreSQL 15, 16 또는 17입니다.
  • 외부(고객 지원) 데이터베이스에는 IU(International Components for Unicode) 지원이 필요합니다.
  • PostgreSQL 16 또는 17을 사용하는 외부 데이터베이스는 외부 백업을 사용하고 프로세스를 복원해야 합니다. 백업 및 복원 기능은 PostgreSQL 15에서 제공하는 유틸리티에 따라 달라집니다.

2.1.3. 네트워크 포트
링크 복사

Red Hat Ansible Automation Platform은 여러 포트를 사용하여 서비스와 통신합니다. 이러한 포트가 열려 있어야 하며 Red Hat Ansible Automation Platform 서버에 대한 수신 연결에 사용할 수 있어야 합니다. 이러한 포트를 사용할 수 있고 서버 방화벽에 의해 차단되지 않았는지 확인합니다.

Expand
표 2.4. 네트워크 포트 및 프로토콜
포트 번호프로토콜Service소스대상설명

80/443

TCP

HTTP/HTTPS

이벤트 기반 Ansible

자동화 허브

컨테이너 의사 결정 환경 가져오기

80/443

TCP

HTTP/HTTPS

이벤트 기반 Ansible

자동화 컨트롤러

자동화 컨트롤러 작업 시작

80/443

TCP

HTTP/HTTPS

자동화 컨트롤러

자동화 허브

컬렉션 및 실행 환경 이미지 가져오기

80/443

TCP

HTTP/HTTPS

플랫폼 게이트웨이

자동화 컨트롤러

자동화 컨트롤러 통신에 대한 플랫폼 게이트웨이

80/443

TCP

HTTP/HTTPS

플랫폼 게이트웨이

자동화 허브

자동화 허브 통신에 대한 플랫폼 게이트웨이

80/443

TCP

HTTP/HTTPS

플랫폼 게이트웨이

이벤트 기반 Ansible

이벤트 기반 Ansible 통신에 대한 플랫폼 게이트웨이

5432

TCP

PostgreSQL

이벤트 기반 Ansible

데이터베이스

이벤트 기반 Ansible 데이터베이스 액세스

5432

TCP

PostgreSQL

플랫폼 게이트웨이

데이터베이스

플랫폼 게이트웨이 데이터베이스 액세스

5432

TCP

PostgreSQL

자동화 허브

데이터베이스

Automation Hub 데이터베이스 액세스

5432

TCP

PostgreSQL

자동화 컨트롤러

데이터베이스

자동화 컨트롤러 데이터베이스 액세스

6379

TCP

Redis

이벤트 기반 Ansible

Redis 컨테이너

이벤트 기반 Ansible을 위한 작업 시작 및 데이터 스토리지

6379

TCP

Redis

플랫폼 게이트웨이

Redis 컨테이너

플랫폼 게이트웨이 서비스에 대한 데이터 저장 및 검색

8443

TCP

HTTPS

플랫폼 게이트웨이

플랫폼 게이트웨이

내부 게이트웨이 nginx 통신

27199

TCP

수신기

자동화 컨트롤러

실행 컨테이너

컨트롤러에 직접 피어링된 메시 노드를 구성할 수 있습니다. 작업 배포를 위한 양방향 통신.

8083/8446

TCP

HTTP/HTTPS

내부 서비스

플랫폼 게이트웨이

플랫폼 게이트웨이 nginx 포트. 다음 인벤토리 변수로 구성할 수 있습니다. gateway_nginx_http_port,gateway_nginx_https_port.

8080/8443

TCP

HTTP/HTTPS

내부 서비스

자동화 컨트롤러

자동화 컨트롤러 nginx 포트. 다음 인벤토리 변수로 구성할 수 있습니다. controller_nginx_http_port,controller_nginx_https_port.

8081/8444

TCP

HTTP/HTTPS

내부 서비스

자동화 허브

Automation Hub nginx 포트입니다. hub_nginx_http_port,hub_nginx_https_port.

8082/8445

TCP

HTTP/HTTPS

내부 서비스

이벤트 기반 Ansible

이벤트 기반 Ansible nginx 포트. 다음 인벤토리 변수로 구성할 수 있습니다. eda_nginx_http_port,eda_nginx_https_port.

2.1.4. 인벤토리 파일의 예
링크 복사

예제 인벤토리 파일을 사용하여 이 토폴로지에 대한 설치를 수행합니다.

# This is the Ansible Automation Platform installer inventory file intended for the container growth deployment topology.
# This inventory file expects to be run from the host where Ansible Automation Platform will be installed.
# Consult the Ansible Automation Platform product documentation about this topology's tested hardware configuration.
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/tested_deployment_models/container-topologies
#
# Consult the docs if you are unsure what to add
# For all optional variables consult the included README.md
# or the Ansible Automation Platform documentation:
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/containerized_installation

# This section is for your platform gateway hosts
# -----------------------------------------------------
[automationgateway]
aap.example.org

# This section is for your automation controller hosts
# -----------------------------------------------------
[automationcontroller]
aap.example.org

# This section is for your automation hub hosts
# -----------------------------------------------------
[automationhub]
aap.example.org

# This section is for your Event-Driven Ansible controller hosts
# -----------------------------------------------------
[automationeda]
aap.example.org

# This section is for the Ansible Automation Platform database
# -----------------------------------------------------
[database]
aap.example.org

[all:vars]
# Ansible
ansible_connection=local

# Common variables
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/containerized_installation/appendix-inventory-files-vars#general-variables
# -----------------------------------------------------
postgresql_admin_username=postgres
postgresql_admin_password=<set your own>

registry_username=<your RHN username>
registry_password=<your RHN password>

redis_mode=standalone

# Platform gateway
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/containerized_installation/appendix-inventory-files-vars#platform-gateway-variables
# -----------------------------------------------------
gateway_admin_password=<set your own>
gateway_pg_host=aap.example.org
gateway_pg_password=<set your own>

# Automation controller
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/containerized_installation/appendix-inventory-files-vars#controller-variables
# -----------------------------------------------------
controller_admin_password=<set your own>
controller_pg_host=aap.example.org
controller_pg_password=<set your own>
controller_percent_memory_capacity=0.5

# Automation hub
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/containerized_installation/appendix-inventory-files-vars#hub-variables
# -----------------------------------------------------
hub_admin_password=<set your own>
hub_pg_host=aap.example.org
hub_pg_password=<set your own>
hub_seed_collections=false

# Event-Driven Ansible controller
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/containerized_installation/appendix-inventory-files-vars#event-driven-ansible-variables
# -----------------------------------------------------
eda_admin_password=<set your own>
eda_pg_host=aap.example.org
eda_pg_password=<set your own>
Copy to Clipboard Toggle word wrap

SSH 키는 원격 호스트에 설치하는 경우에만 필요합니다. 자체 포함된 로컬 VM 기반 설치를 수행하는 경우 ansible_connection=local 을 사용할 수 있습니다.
