3.3. 아키텍처

OpenShift Dev Spaces Operator는 OpenShift Dev Spaces 서버 구성 요소의 전체 라이프사이클 관리를 보장합니다. 도입할 수 있습니다.

Dev Workspace Operator (DWO)는 OpenShift Dev Spaces의 종속성이며 OpenShift Dev Spaces의 기능 중 일부입니다. DWO의 주요 역할 중 하나는 Dev Workspace CR(사용자 정의 리소스)을 조정하는 것입니다.

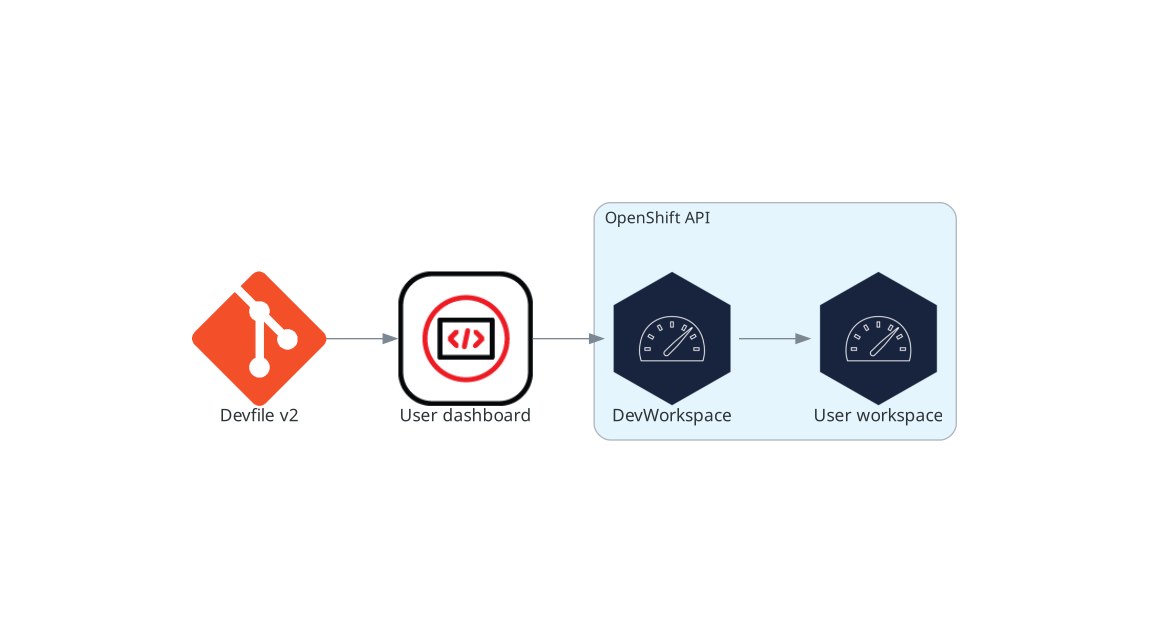

Dev Workspace CR은 OpenShift Dev Spaces 작업 공간을 보여주는 OpenShift 리소스입니다. 사용자가 백그라운드에서 OpenShift Dev Spaces를 사용하여 작업 공간을 생성할 때마다 Dashboard OpenShift Dev Spaces는 클러스터에 Dev Workspace CR을 생성합니다. 모든 OpenShift Dev Spaces 작업 공간에는 클러스터에 기본 Dev Workspace CR이 있습니다.

그림 1은 클러스터에 Dev Workspace CR의 예를 보여줍니다.

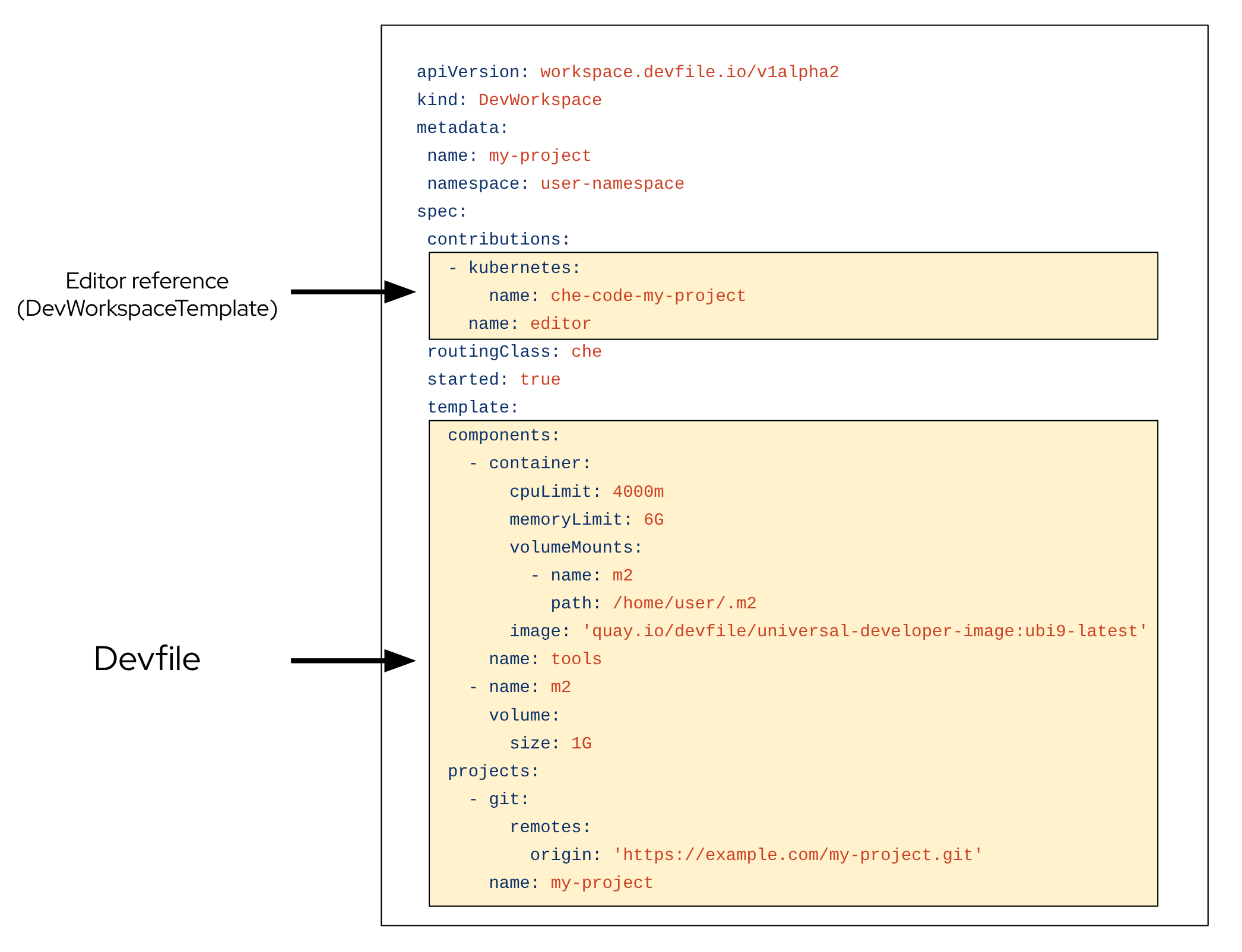

그림 3.3. 클러스터의 Dev Workspace CR 예

View larger image

devfile을 사용하여 OpenShift Dev Spaces로 작업 공간을 생성할 때 Dev Workspace CR에 devfile 세부 정보가 포함됩니다. 또한 OpenShift Dev Spaces는 작업 공간에 대해 선택한 편집기에 따라 편집기 정의를 Dev Workspace CR에 추가합니다. OpenShift Dev Spaces는 Dev Workspace에 특성을 추가하여 CheCluster CR을 구성하는 방법에 따라 작업 공간을 추가로 구성합니다.

DevWorkspaceTemplate 은 Dev Workspaces에 재사용 가능한 spec.template 을 정의하는 사용자 정의 리소스입니다.

작업 공간이 시작되면 DWO에서 해당 Dev Workspace CR을 읽고 배포, 보안, configmaps와 같은 필요한 리소스를 생성합니다. 따라서 결국 devfile에 정의된 개발 환경을 나타내는 작업 공간 Pod가 생성됩니다.

글로벌 구성은 devworkspace-operator-config 라는 DWOC 사용자 지정 리소스이며 일반적으로 DWO 설치 네임스페이스에 있습니다. 기본적으로 글로벌 구성은 설치 시 생성되지 않습니다. 글로벌 구성에 설정된 구성 필드는 DWO 및 모든 Dev Workspaces에 적용됩니다. 그러나 DWOC 구성은 글로벌이 아닌 구성으로 재정의할 수 있습니다.

devworkspace-operator-config 이외의 다른 DWOC 사용자 지정 리소스는 글로벌이 아닌 구성으로 간주됩니다. Dev Workspace에 DWOC에 대한 참조가 포함되지 않는 한 글로벌 외 구성은 모든 Dev Workspace에 적용되지 않습니다. 글로벌 구성 및 비 글로벌 구성의 필드가 동일한 경우 글로벌 구성 필드가 우선합니다.

예를 들어 기본적으로 OpenShift Dev Spaces는 devworkspace-config 라는 OpenShift Dev Spaces 네임스페이스에서 글로벌 DWOC를 생성하고 관리합니다. 이 DWOC에는 OpenShift Dev Spaces 작업 공간에 고유한 구성이 포함되어 있으며 CheCluster CR 구성 방법에 따라 OpenShift Dev Spaces에서 유지 관리합니다. OpenShift Dev Spaces가 작업 영역을 생성할 때 OpenShift Dev Spaces는 controller.devfile.io/devworkspace-config 특성을 사용하여 OpenShift Dev Spaces 소유 DWOC에 대한 참조를 추가합니다.

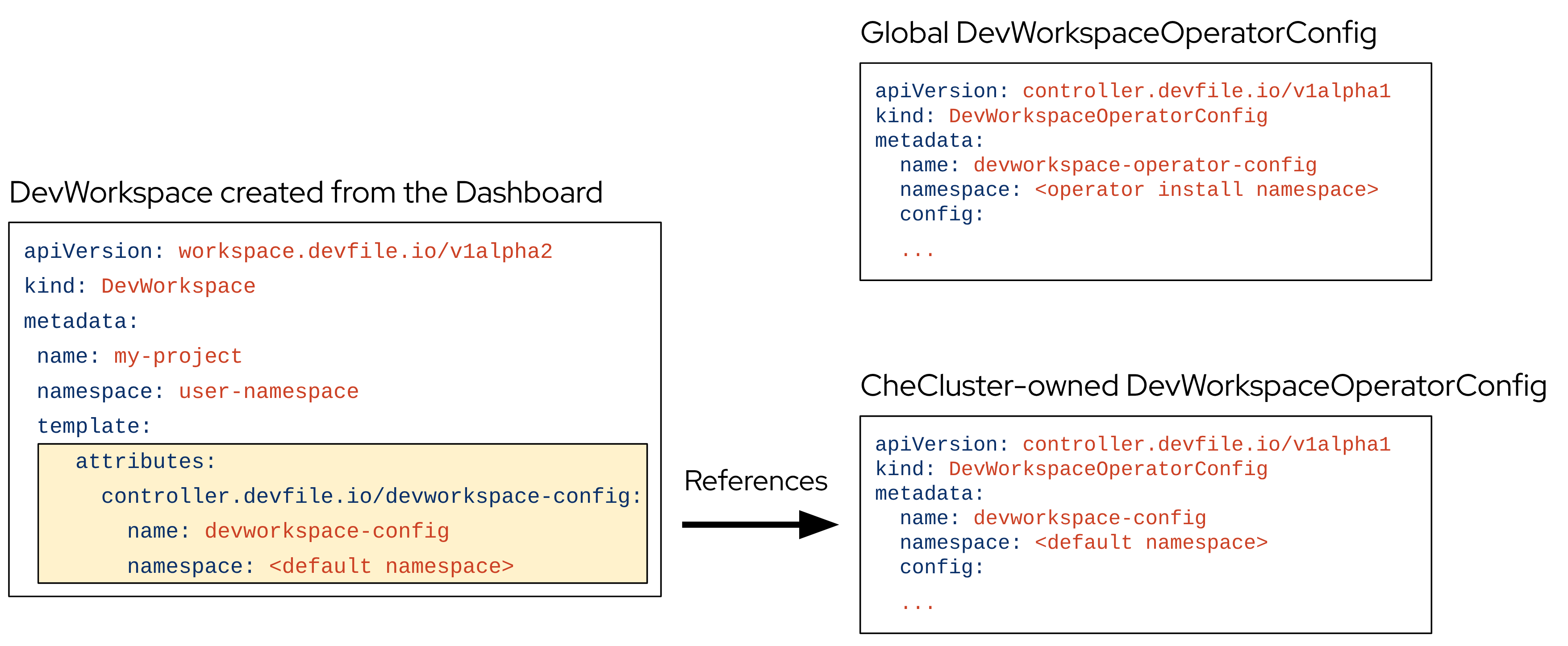

그림 3.4. Dev Workspace 구성 속성의 예

View larger image

apiVersion: controller.devfile.io/v1alpha1
kind: DevWorkspaceRouting
metadata:
  annotations:
    controller.devfile.io/devworkspace-started: 'false'
  name: routing-workspaceb14aa33254674065
  labels:
    controller.devfile.io/devworkspace_id: workspaceb14aa33254674065
spec:
  devworkspaceId: workspaceb14aa33254674065
  endpoints:
    universal-developer-image:
      - attributes:
          cookiesAuthEnabled: true
          discoverable: false
          type: main
          urlRewriteSupported: true
        exposure: public
        name: che-code
        protocol: https
        secure: true
        targetPort: 3100
  podSelector:
    controller.devfile.io/devworkspace_id: workspaceb14aa33254674065
  routingClass: che
status:
  exposedEndpoints:
    ...

apiVersion: controller.devfile.io/v1alpha1
kind: DevWorkspaceRouting
metadata:
  annotations:
    controller.devfile.io/devworkspace-started: 'false'
  name: routing-workspaceb14aa33254674065
  labels:
    controller.devfile.io/devworkspace_id: workspaceb14aa33254674065
spec:
  devworkspaceId: workspaceb14aa33254674065
  endpoints:
    universal-developer-image:
      - attributes:
          cookiesAuthEnabled: true
          discoverable: false
          type: main
          urlRewriteSupported: true
        exposure: public
        name: che-code
        protocol: https
        secure: true
        targetPort: 3100
  podSelector:
    controller.devfile.io/devworkspace_id: workspaceb14aa33254674065
  routingClass: che
status:
  exposedEndpoints:
    ...

oc get pods -l 'app.kubernetes.io/part-of=devworkspace-operator' -o custom-columns=NAME:.metadata.name -n openshift-operators

$ oc get pods -l 'app.kubernetes.io/part-of=devworkspace-operator' -o custom-columns=NAME:.metadata.name -n openshift-operators
NAME
devworkspace-controller-manager-66c6f674f5-l7rhj

devworkspace-webhook-server-d4958d9cd-gh7vr

devworkspace-webhook-server-d4958d9cd-rfvj6

apiVersion: operators.coreos.com/v1alpha1
kind: Subscription
metadata:
  name: devworkspace-operator
  namespace: openshift-operators
spec:
  config:
    affinity:
      nodeAffinity: ...
      podAffinity: ...
    resources:
      limits:
        memory: ...
        cpu: ...
      requests:
        memory: ...
        cpu: ...

apiVersion: operators.coreos.com/v1alpha1
kind: Subscription
metadata:
  name: devworkspace-operator
  namespace: openshift-operators
spec:
  config:
    affinity:
      nodeAffinity: ...
      podAffinity: ...
    resources:
      limits:
        memory: ...
        cpu: ...
      requests:
        memory: ...
        cpu: ...

apiVersion: controller.devfile.io/v1alpha1
kind: DevWorkspaceOperatorConfig
metadata:
  name: devworkspace-operator-config
  namespace: <DWO install namespace>
config:
  webhooks:
    nodeSelector: <map[string]string>
    replicas: <int>
    tolerations: <[]corev1.Toleration>

apiVersion: controller.devfile.io/v1alpha1
kind: DevWorkspaceOperatorConfig
metadata:
  name: devworkspace-operator-config
  namespace: <DWO install namespace>
config:
  webhooks:
    nodeSelector: <map[string]string>
    replicas: <int>
    tolerations: <[]corev1.Toleration>

OpenShift Dev Spaces Operator는 이를 che-gateway 배포로 관리합니다.

다음에 대한 액세스를 제어합니다.

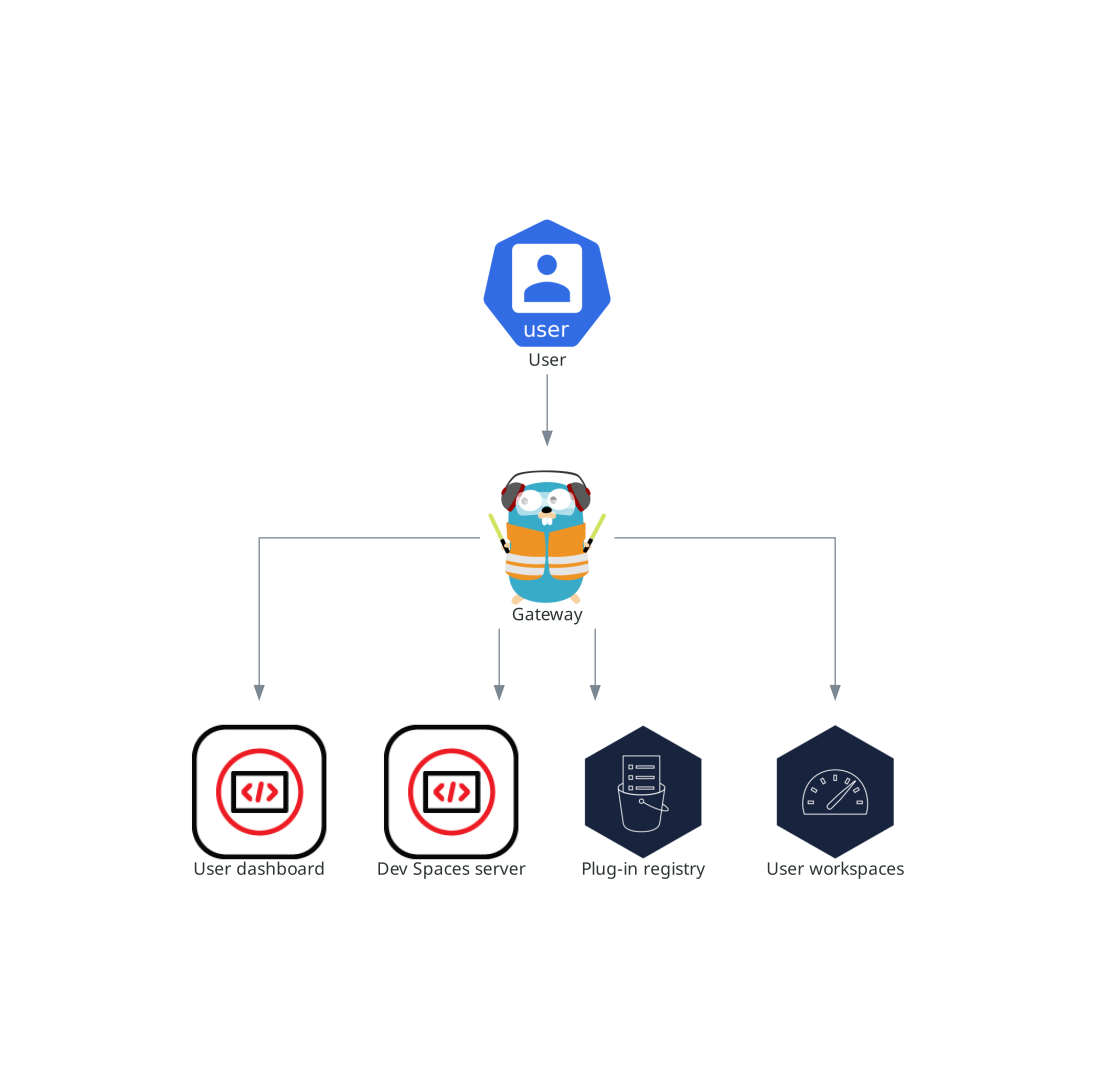

그림 3.5. OpenShift Dev Spaces 게이트웨이와 다른 구성 요소 간의 상호 작용

View larger image

사용자 대시보드는 Red Hat OpenShift Dev Spaces의 방문 페이지입니다. OpenShift Dev Spaces 사용자는 사용자 대시보드를 검색하여 작업 공간에 액세스하고 관리합니다. 이는 React 애플리케이션입니다. OpenShift Dev Spaces 배포는 devspaces-dashboard Deployment에서 시작합니다.

액세스할 수 있어야 합니다.

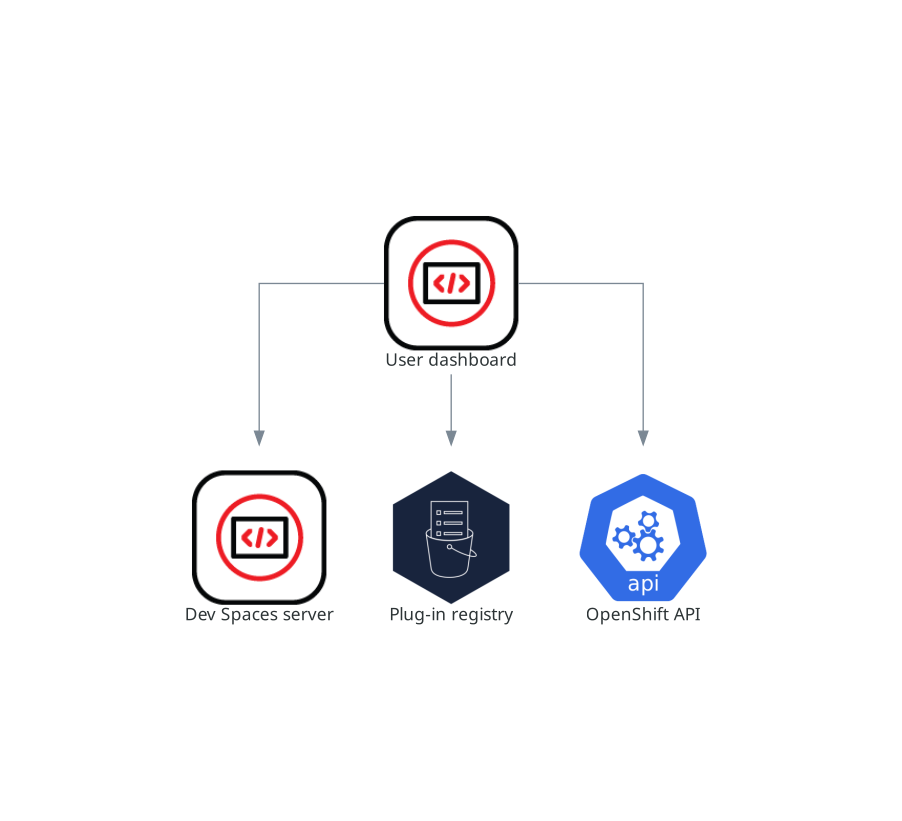

그림 3.6. 다른 구성 요소와 사용자 대시보드 상호 작용

View larger image

사용자가 사용자 대시보드를 요청하여 작업 영역을 시작할 때 사용자 대시보드는 이러한 작업 시퀀스를 실행합니다.

OpenShift Dev Spaces 서버는 HTTP REST API를 노출하는 Java 웹 서비스이며 다음에 액세스해야 합니다.

그림 3.7. OpenShift Dev Spaces 다른 구성 요소와의 서버 상호 작용

View larger image

각 OpenShift Dev Spaces 작업 공간은 특정 편집기와 관련 확장 세트로 시작됩니다. OpenShift Dev Spaces 플러그인 레지스트리는 사용 가능한 편집기 및 편집기 확장 목록을 제공합니다. Devfile v2는 각 편집기 또는 확장을 설명합니다.

3.3.1.4절. “사용자 대시보드” 에서 레지스트리 콘텐츠를 읽고 있습니다.

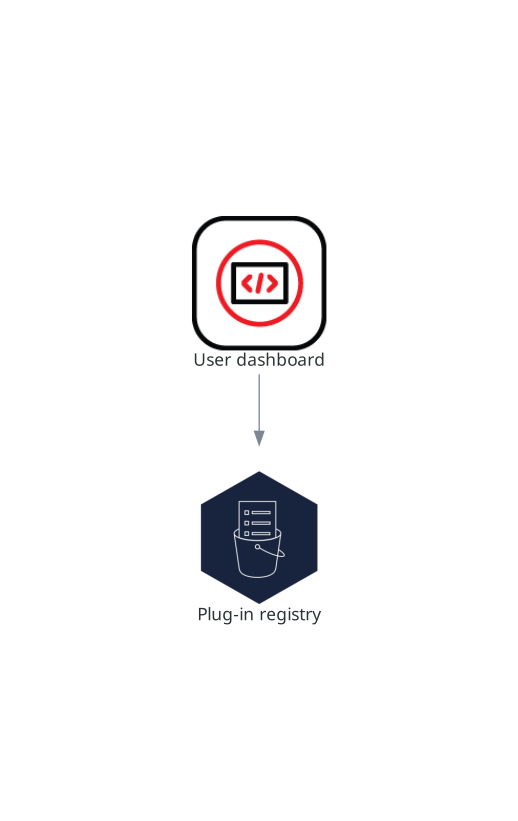

그림 3.8. 다른 구성 요소와의 플러그인 레지스트리 상호 작용

View larger image
