4.2. RPM 企业拓扑

4.2.1. 基础架构拓扑
复制链接

此部署模型的红帽测试的基础架构拓扑：

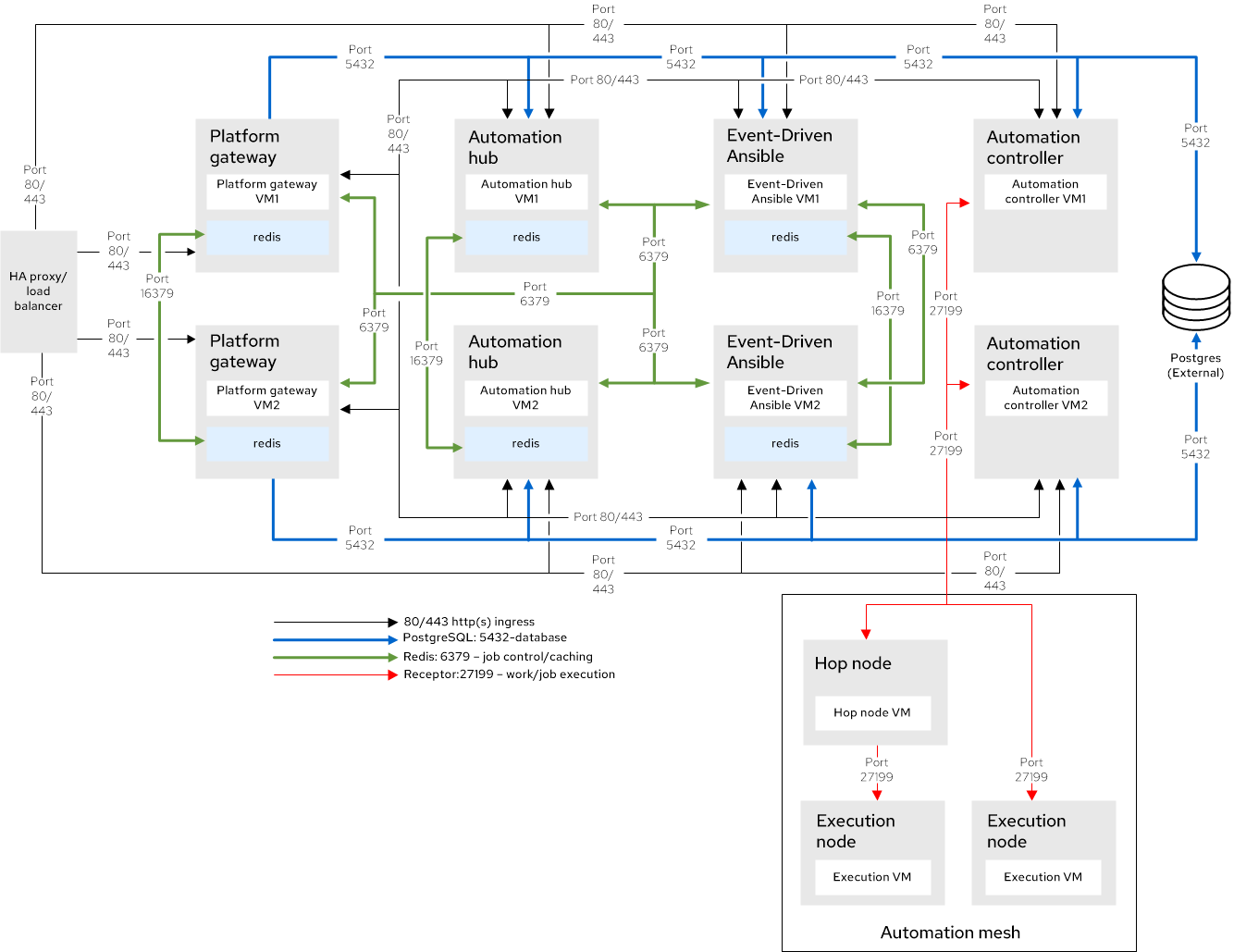

图 4.2. 基础架构拓扑图

红帽根据以下要求测试每个虚拟机：

Expand

表 4.5. 虚拟机要求
要求	最低要求
RAM	16 GB
CPU	4
本地磁盘	60 GB
磁盘 IOPS	3000

Expand

表 4.6. 基础架构拓扑组件
VM 数量	用途	VM 组名称示例
2	带有 colocated Redis 的平台网关	`automationgateway`
2	自动化控制器	`AutomationController`
2	带有 colocated Redis 的私有自动化中心	`automationhub`
2	带有 colocated Redis 的 event-Driven Ansible	`Automationedacontroller`
1	自动化网格跃点节点	`execution_nodes`
2	自动化网格执行节点	`execution_nodes`
1	外部管理的数据库服务	N/A
1	平台网关前面的 HAProxy 负载均衡器（外部管理）	N/A

注意

Redis 高可用性(HA)部署需要 6 个虚拟机。您可以在每个 Ansible Automation Platform 组件虚拟机上并置 Redis，但自动化控制器、执行节点或 PostgreSQL 数据库除外。
基于 RPM 的 Ansible Automation Platform 部署不支持外部 Redis。

4.2.2. 测试的系统配置
复制链接

红帽已测试了这些配置来安装和运行 Red Hat Ansible Automation Platform：

Expand

表 4.7. 测试的系统配置
类型	描述
订阅	有效的 Red Hat Ansible Automation Platform 订阅
操作系统	Red Hat Enterprise Linux 9.4 或更高版本的 Red Hat Enterprise Linux 9 次版本。
CPU 架构	x86_64, AArch64, s390x (IBM Z), ppc64le (IBM Power)
`ansible-core`	`ansible-core` 版本 2.16 或更高版本	Ansible Automation Platform 使用系统范围的 ansible-core 软件包来安装平台，但在其 control plane 和内置执行环境中使用 ansible-core 2.16。
浏览器	当前支持的 Mozilla Firefox 或 Google Chrome 版本
数据库	对于 Ansible Automation Platform 管理的数据库：PostgreSQL 15 对于客户提供的客户（外部）数据库：PostgreSQL 15、16 或 17。	外部（客户支持）数据库需要 ICU 支持。使用 PostgreSQL 16 或 17 的外部数据库必须依赖外部备份和恢复进程。备份和恢复功能取决于 PostgreSQL 15 提供的实用程序。
IP 版本	IPv4、IPv6 （单堆栈和双栈）

4.2.3. 网络端口
复制链接

Red Hat Ansible Automation Platform 使用多个端口与其服务进行通信。这些端口必须处于打开状态，并可用于 Red Hat Ansible Automation Platform。确保这些端口可用，且防火墙不会阻止。

Expand

表 4.8. 网络端口和协议
端口号	协议	服务	Source	目的地
80/443	TCP	HTTP/HTTPS	Event-Driven Ansible	Automation hub
80/443	TCP	HTTP/HTTPS	Event-Driven Ansible	自动化控制器
80/443	TCP	HTTP/HTTPS	自动化控制器	Automation hub
80/443	TCP	HTTP/HTTPS	HAProxy 负载均衡器	平台网关
80/443	TCP	HTTP/HTTPS	平台网关	自动化控制器
80/443	TCP	HTTP/HTTPS	平台网关	Automation hub
80/443	TCP	HTTP/HTTPS	平台网关	Event-Driven Ansible
80/443	TCP	HTTP/HTTPS	执行节点	平台网关
5432	TCP	PostgreSQL	Event-Driven Ansible	外部数据库
5432	TCP	PostgreSQL	平台网关	外部数据库
5432	TCP	PostgreSQL	Automation hub	外部数据库
5432	TCP	PostgreSQL	自动化控制器	外部数据库
6379	TCP	Redis	Event-Driven Ansible	Redis 节点
6379	TCP	Redis	平台网关	Redis 节点
8443	TCP	HTTPS	平台网关	平台网关
16379	TCP	Redis	Redis 节点	Redis 节点
27199	TCP	Receptor	自动化控制器	hop 节点和执行节点
27199	TCP	Receptor	hop 节点	执行节点

注意

如果使用清单变量更改任何端口值，请参阅清单文件变量来查看所有默认端口值，并确保没有端口冲突。

4.2.4. 清单文件示例
复制链接

使用示例清单文件执行安装：

# This is the Ansible Automation Platform enterprise installer inventory file
# Consult the docs if you are unsure what to add
# For all optional variables consult the Red Hat documentation:
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/rpm_installation/index

# This section is for your platform gateway hosts
# -----------------------------------------------------
[automationgateway]
gateway1.example.org
gateway2.example.org

# This section is for your automation controller hosts
# -----------------------------------------------------
[automationcontroller]
controller1.example.org
controller2.example.org

[automationcontroller:vars]
peers=execution_nodes

# This section is for your Ansible Automation Platform execution hosts
# -----------------------------------------------------
[execution_nodes]
hop1.example.org node_type='hop'
exec1.example.org
exec2.example.org

# This section is for your automation hub hosts
# -----------------------------------------------------
[automationhub]
hub1.example.org
hub2.example.org

# This section is for your Event-Driven Ansible controller hosts
# -----------------------------------------------------
[automationedacontroller]
eda1.example.org
eda2.example.org

[redis]
gateway1.example.org
gateway2.example.org
hub1.example.org
hub2.example.org
eda1.example.org
eda2.example.org

[all:vars]
# Common variables
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/rpm_installation/appendix-inventory-files-vars#general-variables
# -----------------------------------------------------
registry_username=<your RHN username>
registry_password=<your RHN password>

# Platform gateway
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/rpm_installation/appendix-inventory-files-vars#platform-gateway-variables
# -----------------------------------------------------
automationgateway_admin_password=<set your own>
automationgateway_pg_host=<set your own>
automationgateway_pg_database=<set your own>
automationgateway_pg_username=<set your own>
automationgateway_pg_password=<set your own>

# Automation controller
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/rpm_installation/appendix-inventory-files-vars#controller-variables
# -----------------------------------------------------
admin_password=<set your own>
pg_host=<set your own>
pg_database=<set your own>
pg_username=<set your own>
pg_password=<set your own>

# Automation hub
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/rpm_installation/appendix-inventory-files-vars#hub-variables
# -----------------------------------------------------
automationhub_admin_password=<set your own>
automationhub_pg_host=<set your own>
automationhub_pg_database=<set your own>
automationhub_pg_username=<set your own>
automationhub_pg_password=<set your own>

# Event-Driven Ansible controller
# https://docs.redhat.com/en/documentation/red_hat_ansible_automation_platform/2.6/html/rpm_installation/appendix-inventory-files-vars#event-driven-ansible-variables
# -----------------------------------------------------
automationedacontroller_admin_password=<set your own>
automationedacontroller_pg_host=<set your own>
automationedacontroller_pg_database=<set your own>
automationedacontroller_pg_username=<set your own>
automationedacontroller_pg_password=<set your own>
