附录 A. Fuse 集成视角

Project Explorer 视图

显示工具已知的所有项目。您可以查看组成每个项目的所有工件。Project Explorer 视图还在其 Camel 上下文节点下显示项目的所有路由上下文 .xml. 文件。这可让您查找并打开项目中包含的路由上下文文件。在每个路由上下文 .xml 文件下，Project Explorer 视图会显示上下文中定义的所有路由。对于多路由上下文，您可以专注于 canvas 的特定路由。

View larger image

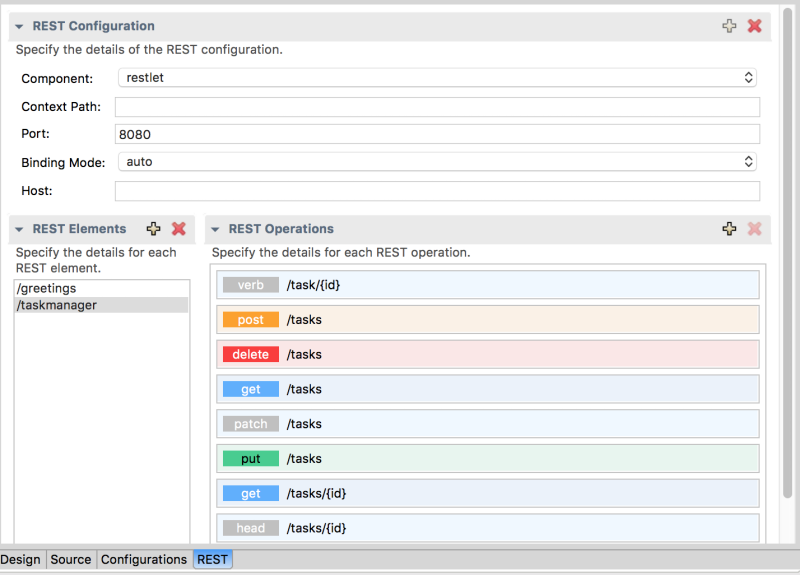

路由编辑器

提供主要设计时工具，它由三个标签组成：

属性 视图

显示 canvas 上所选节点的属性。

JMX Navigator 视图

列出 JMX 服务器及其监控的基础架构。它使您能够浏览 JMX 服务器以及所监控的需要。它还标识红帽流程的实例。

JMX Navigator 视图驱动 Fuse 集成 视角中所有监控和测试活动。它决定了 图表 视图、Properties 视图和 Messages View 中显示的路由。它还提供了用于激活路由追踪、添加和删除 JMS 目的地的菜单命令，以及启动和暂停路由。这也是将消息拖放到路由的目标。

默认情况下，JMX Navigator 视图显示所有在本地计算机上运行的 Java 进程。您可以根据需要添加 JMX 服务器来查看其他机器上的基础架构。

图表视图

显示在 JMX Navigator 视图中选择的节点的图形树。当您选择进程、服务器、端点或其他节点时，图表视图 以分支（下到其子级）的 root 身份显示所选节点。

当您选择代理时，图表视图 会显示最多三个子项：连接、主题和队列。它还显示将连接和目的地配置为 grandchildren。

当您选择路由时，图表视图 显示路由中的所有节点，并显示消息可以通过路由实现的不同路径。它还会在启用路由追踪时显示路由中各个处理步骤的时间指标。

消息视图

在启用路由追踪时，列出通过所选 JMS 目标或通过 Apache Camel 端点传递的消息。

在 JMX Navigator 视图中选择 JMS 目的地时，视图将列出所有在目的地的消息。

启用路由追踪后，Messages View 会列出在追踪开始追踪后通过路由节点传递的所有消息。您可以配置 Messages View，只显示您感兴趣的数据以及您首选的序列。

当选择了 Messages View 中的消息跟踪时，其详细信息（消息正文和所有消息标题）会在 Properties 视图中显示。在 图表视图 中，突出显示与所选消息跟踪关联的路由中的步骤。

服务器 视图

显示由工具管理的服务器列表。它显示它们的运行时状态，并提供添加、启动和停止它们以及向它们发布项目的控制。

终端 视图

显示已连接容器的命令控制台。您可以通过在 Terminal 视图中输入命令来控制容器。

控制台 视图

显示最近执行操作的控制台输出。
