18.3. Tutoriel: Déploiement d’une application

18.3.1. Aperçu du laboratoire
Copier lien

18.3.1.1. Les ressources du laboratoire
Copier lien

  • Code source pour l’application OSToy
  • Image de conteneur frontal OSToy
  • Image de conteneur OSToy microservice

  • Déploiement Définition des fichiers YAML:

    accueil > ostoy-frontend-deployment.yaml

    apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ostoy-pvc
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ostoy-frontend
  labels:
    app: ostoy
spec:
  selector:
    matchLabels:
      app: ostoy-frontend
  strategy:
    type: Recreate
  replicas: 1
  template:
    metadata:
      labels:
        app: ostoy-frontend
    spec:
      # Uncomment to use with ACK portion of the workshop
      # If you chose a different service account name please replace it.
      # serviceAccount: ostoy-sa
      containers:
      - name: ostoy-frontend
        securityContext:
          allowPrivilegeEscalation: false
          runAsNonRoot: true
          seccompProfile:
            type: RuntimeDefault
          capabilities:
            drop:
            - ALL
        image: quay.io/ostoylab/ostoy-frontend:1.6.0
        imagePullPolicy: IfNotPresent
        ports:
        - name: ostoy-port
          containerPort: 8080
        resources:
          requests:
            memory: "256Mi"
            cpu: "100m"
          limits:
            memory: "512Mi"
            cpu: "200m"
        volumeMounts:
        - name: configvol
          mountPath: /var/config
        - name: secretvol
          mountPath: /var/secret
        - name: datavol
          mountPath: /var/demo_files
        livenessProbe:
          httpGet:
            path: /health
            port: 8080
          initialDelaySeconds: 10
          periodSeconds: 5
        env:
        - name: ENV_TOY_SECRET
          valueFrom:
            secretKeyRef:
              name: ostoy-secret-env
              key: ENV_TOY_SECRET
        - name: MICROSERVICE_NAME
          value: OSTOY_MICROSERVICE_SVC
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
      volumes:
        - name: configvol
          configMap:
            name: ostoy-configmap-files
        - name: secretvol
          secret:
            defaultMode: 420
            secretName: ostoy-secret
        - name: datavol
          persistentVolumeClaim:
            claimName: ostoy-pvc
---
apiVersion: v1
kind: Service
metadata:
  name: ostoy-frontend-svc
  labels:
    app: ostoy-frontend
spec:
  type: ClusterIP
  ports:
    - port: 8080
      targetPort: ostoy-port
      protocol: TCP
      name: ostoy
  selector:
    app: ostoy-frontend
---
apiVersion: route.openshift.io/v1
kind: Route
metadata:
  name: ostoy-route
spec:
  to:
    kind: Service
    name: ostoy-frontend-svc
---
apiVersion: v1
kind: Secret
metadata:
  name: ostoy-secret-env
type: Opaque
data:
  ENV_TOY_SECRET: VGhpcyBpcyBhIHRlc3Q=
---
kind: ConfigMap
apiVersion: v1
metadata:
  name: ostoy-configmap-files
data:
  config.json:  '{ "default": "123" }'
---
apiVersion: v1
kind: Secret
metadata:
  name: ostoy-secret
data:
  secret.txt: VVNFUk5BTUU9bXlfdXNlcgpQQVNTV09SRD1AT3RCbCVYQXAhIzYzMlk1RndDQE1UUWsKU01UUD1sb2NhbGhvc3QKU01UUF9QT1JUPTI1
type: Opaque
    Copy to Clipboard Toggle word wrap

    accueil > ostoy-microservice-deployment.yaml

    apiVersion: apps/v1
kind: Deployment
metadata:
  name: ostoy-microservice
  labels:
    app: ostoy
spec:
  selector:
    matchLabels:
      app: ostoy-microservice
  replicas: 1
  template:
    metadata:
      labels:
        app: ostoy-microservice
    spec:
      containers:
      - name: ostoy-microservice
        securityContext:
          allowPrivilegeEscalation: false
          runAsNonRoot: true
          seccompProfile:
            type: RuntimeDefault
          capabilities:
            drop:
            - ALL
        image: quay.io/ostoylab/ostoy-microservice:1.5.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            memory: "128Mi"
            cpu: "50m"
          limits:
            memory: "256Mi"
            cpu: "100m"
---
apiVersion: v1
kind: Service
metadata:
  name: ostoy-microservice-svc
  labels:
    app: ostoy-microservice
spec:
  type: ClusterIP
  ports:
    - port: 8080
      targetPort: 8080
      protocol: TCP
  selector:
    app: ostoy-microservice
    Copy to Clipboard Toggle word wrap

  • Le seau S3 manifeste pour ACK S3

    ajouter au panier S3-bucket.yaml

    apiVersion: s3.services.k8s.aws/v1alpha1
kind: Bucket
metadata:
  name: ostoy-bucket
  namespace: ostoy
spec:
  name: ostoy-bucket
    Copy to Clipboard Toggle word wrap

Note

Afin de simplifier le déploiement de l’application OSToy, tous les objets requis dans les manifestes de déploiement ci-dessus sont regroupés. Dans le cas d’un déploiement d’entreprise typique, un fichier manifeste distinct pour chaque objet Kubernetes est recommandé.

18.3.1.2. À propos de l’application OSToy
Copier lien

OSToy est une application Node.js simple que vous allez déployer dans un cluster ROSA pour vous aider à explorer les fonctionnalités de Kubernetes. Cette application dispose d’une interface utilisateur où vous pouvez:

  • Écrivez des messages dans le journal (stdout / stderr).
  • Bloquez intentionnellement l’application pour voir l’auto-guérison.
  • Basculer une sonde de vivacité et surveiller le comportement d’OpenShift.
  • Lisez les cartes de configuration, les secrets et les variables env.
  • En cas de connexion au stockage partagé, lisez et écrivez des fichiers.
  • Contrôlez la connectivité réseau, le DNS intra-cluster et l’intra-communication avec le microservice inclus.
  • Augmentez la charge pour afficher la mise à l’échelle automatique des gousses pour gérer la charge à l’aide de l’Autoscaler Horizontal Pod.
  • Facultatif : Connectez-vous à un seau AWS S3 pour lire et écrire des objets.

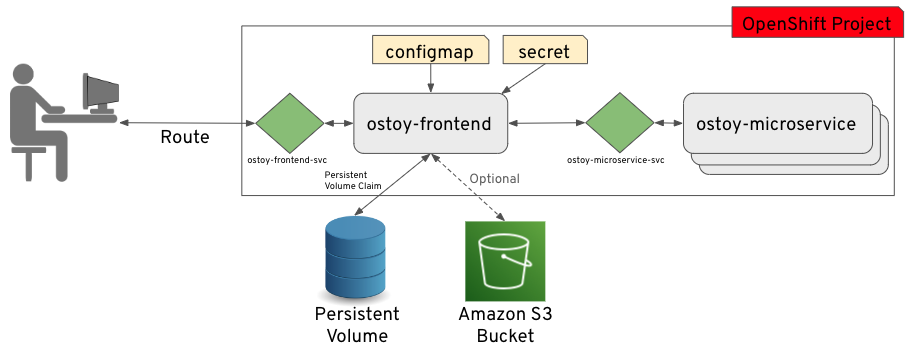

18.3.1.3. Diagramme d’application OSToy
Copier lien

Diagramme d’architecture OSToy
View larger image
Diagramme d’architecture OSToy

18.3.1.4. Comprendre l’interface utilisateur d’OSToy
Copier lien

Aperçu de la page d’accueil OSToy
View larger image
Aperçu de la page d’accueil OSToy
  1. Affiche le nom de pod qui a servi votre navigateur la page.
  2. Accueil: La page principale de l’application où vous pouvez effectuer certaines des fonctions listées que nous explorerons.
  3. Stockage persistant : vous permet d’écrire des données sur le volume persistant lié à cette application.
  4. Configuration Maps: affiche le contenu des configmaps disponibles pour l’application et les paires key:value.
  5. Les secrets : Montre le contenu des secrets disponibles pour l’application et les paires key:value.
  6. ENV Variables: affiche les variables d’environnement disponibles pour l’application.
  7. Le réseautage : Outils pour illustrer le réseautage au sein de l’application.
  8. La mise à l’échelle automatique de Pod: Outil pour augmenter la charge des pods et tester l’HPA.

  9. ACK S3: Option: Intégrer avec AWS S3 pour lire et écrire des objets dans un seau.

    Note

    Afin de voir la section "ACK S3" d’OSToy, vous devez compléter la section ACK de cet atelier. Lorsque vous décidez de ne pas compléter cette section, l’application OSToy fonctionnera toujours.

  10. À propos : Affiche plus d’informations sur l’application.
