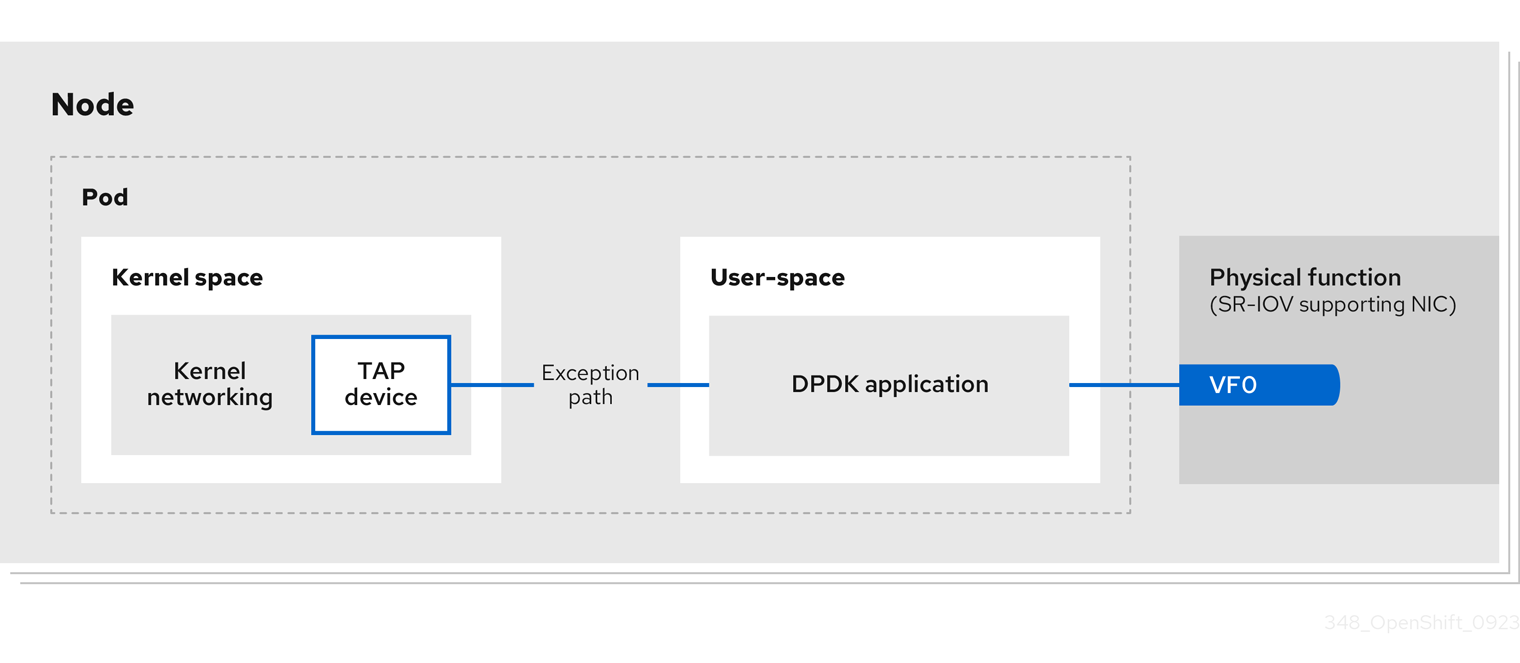

9.4. 使用TAP CNI 运行具有内核访问权限的 rootless DPDK 工作负载

流程

1. 创建一个文件，如 test-namespace.yaml，其内容类似以下示例：

   apiVersion: v1
   kind: Namespace
   metadata:
     name: test-namespace
     labels:
       pod-security.kubernetes.io/enforce: privileged
       pod-security.kubernetes.io/audit: privileged
       pod-security.kubernetes.io/warn: privileged
       security.openshift.io/scc.podSecurityLabelSync: "false"

   Copy to Clipboard Toggle word wrap

2. 运行以下命令来创建新的 Namespace 对象：

   $ oc apply -f test-namespace.yaml

   Copy to Clipboard Toggle word wrap

3. 创建一个文件，如 sriov-node-network-policy.yaml，内容类似以下示例：

   apiVersion: sriovnetwork.openshift.io/v1
   kind: SriovNetworkNodePolicy
   metadata:
    name: sriovnic
    namespace: openshift-sriov-network-operator
   spec:
    deviceType: netdevice

   1


    isRdma: true

   2


    needVhostNet: true

   3


    nicSelector:
      vendor: "15b3"

   4


      deviceID: "101b"

   5


      rootDevices: ["00:05.0"]
    numVfs: 10
    priority: 99
    resourceName: sriovnic
    nodeSelector:
       feature.node.kubernetes.io/network-sriov.capable: "true"

   Copy to Clipboard Toggle word wrap

   1

   这表示配置集是为 Mellanox Network Interface Controller (NIC) 量身定制的。

   2

   只有 Mellanox NIC 才需要将 isRdma 设置为 true。

   3

   这会将 /dev/net/tun 和 /dev/vhost-net 设备挂载到容器中，以便应用可以创建 tap 设备，并将 tap 设备连接到 DPDK 工作负载。

   4

   SR-IOV 网络设备厂商的十六进制代码。值 15b3 代表与 Mellanox NIC 关联。

   5

   SR-IOV 网络设备的设备十六进制代码。

4. 运行以下命令来创建 SriovNetworkNodePolicy 对象：

   $ oc create -f sriov-node-network-policy.yaml

   Copy to Clipboard Toggle word wrap

5. 创建以下 SriovNetwork 对象，然后在 sriov-network-attachment.yaml 文件中保存 YAML：

   apiVersion: sriovnetwork.openshift.io/v1
   kind: SriovNetwork
   metadata:
    name: sriov-network
    namespace: openshift-sriov-network-operator
   spec:
    networkNamespace: test-namespace
    resourceName: sriovnic
    spoofChk: "off"
    trust: "on"

   Copy to Clipboard Toggle word wrap
   注意

   如需 SriovNetwork 中的每个选项的详细说明，请参阅"Configuring SR-IOV additional network" 部分。

   一个可选的库 app-netutil 提供了多种 API 方法来收集有关容器父 pod 的网络信息。

6. 运行以下命令来创建 SriovNetwork 对象：

   $ oc create -f sriov-network-attachment.yaml

   Copy to Clipboard Toggle word wrap

7. 创建一个文件，如 tap-example.yaml，该文件定义网络附加定义，其内容类似以下示例：

   apiVersion: "k8s.cni.cncf.io/v1"
   kind: NetworkAttachmentDefinition
   metadata:
    name: tap-one
    namespace: test-namespace

   1


   spec:
    config: '{
      "cniVersion": "0.4.0",
      "name": "tap",
      "plugins": [
        {
           "type": "tap",
           "multiQueue": true,
           "selinuxcontext": "system_u:system_r:container_t:s0"
        },
        {
          "type":"tuning",
          "capabilities":{
            "mac":true
          }
        }
      ]
    }'

   Copy to Clipboard Toggle word wrap

   1

   指定创建 SriovNetwork 对象的 target_namespace。

8. 运行以下命令来创建 NetworkAttachmentDefinition 对象：

   $ oc apply -f tap-example.yaml

   Copy to Clipboard Toggle word wrap

9. 创建一个文件，如 dpdk-pod-rootless.yaml，其内容类似以下示例：

   apiVersion: v1
   kind: Pod
   metadata:
     name: dpdk-app
     namespace: test-namespace

   1


     annotations:
       k8s.v1.cni.cncf.io/networks: '[
         {"name": "sriov-network", "namespace": "test-namespace"},
         {"name": "tap-one", "interface": "ext0", "namespace": "test-namespace"}]'
   spec:
     nodeSelector:
       kubernetes.io/hostname: "worker-0"
     securityContext:
         fsGroup: 1001

   2


         runAsGroup: 1001

   3


         seccompProfile:
           type: RuntimeDefault
     containers:
     - name: testpmd
       image: <DPDK_image>

   4


       securityContext:
         capabilities:
           drop: ["ALL"]

   5


           add:

   6


             - IPC_LOCK
             - NET_RAW #for mlx only

   7


         runAsUser: 1001

   8


         privileged: false

   9


         allowPrivilegeEscalation: true

   10


         runAsNonRoot: true

   11


       volumeMounts:
       - mountPath: /mnt/huge

   12


         name: hugepages
       resources:
         limits:
           openshift.io/sriovnic: "1"

   13


           memory: "1Gi"
           cpu: "4"

   14


           hugepages-1Gi: "4Gi"

   15


         requests:
           openshift.io/sriovnic: "1"
           memory: "1Gi"
           cpu: "4"
           hugepages-1Gi: "4Gi"
       command: ["sleep", "infinity"]
     runtimeClassName: performance-cnf-performanceprofile

   16


     volumes:
     - name: hugepages
       emptyDir:
         medium: HugePages

   Copy to Clipboard Toggle word wrap

   1

   指定 target_namespace 创建 SriovNetwork 对象。如果要在其他命名空间中创建 pod，在 Pod spec 和 SriovNetwork 对象中更改 target_namespace。

   2

   设置在这些卷中创建的卷挂载目录和文件的组所有权。

   3

   指定用于运行容器的主要组 ID。

   4

   指定包含应用程序和应用程序使用的 DPDK 库的 DPDK 镜像。

   5

   从容器的 securityContext 中删除所有功能 (ALL) 意味着容器在正常操作之外没有特殊的特权。

   6

   指定容器内的应用程序进行大页分配、系统资源分配和网络接口访问所需的额外功能。这些功能还必须使用 setcap 命令在二进制文件中设置。

   7

   Mellanox 网络接口控制器(NIC)需要 NET_RAW 功能。

   8

   指定用于运行容器的用户 ID。

   9

   此设置表示 pod 中的容器或容器不应被授予对主机系统的特权访问权限。

   10

   此设置允许容器在可能已分配的初始非 root 特权外升级其特权。

   11

   此设置可确保容器以非 root 用户身份运行。这有助于强制实施最小特权的原则，限制对容器造成潜在的影响，并减少攻击面。

   12

   在 /mnt/huge 下将巨页卷挂载到 DPDK pod。巨页卷由 emptyDir 卷类型支持，medium 为Hugepages。

   13

   可选：指定分配给 DPDK pod 的 DPDK 设备数。如果没有明确指定，则 SR-IOV 网络资源注入程序会自动添加此资源请求和限制。SR-IOV 网络资源注入程序是由 SR-IOV Operator 管理的准入控制器组件。它默认是启用的，可以通过把默认的 SriovOperatorConfig CR 中的 enableInjector 选项设置为 false 来禁用它。

   14

   指定 CPU 数量。DPDK pod 通常需要从 kubelet 分配专用 CPU。这可以通过将 CPU Manager 策略设置为 static，并创建带有有保障的 QoS 的 pod 来实现。

   15

   指定巨页大小 hugepages-1Gi 或 hugepages-2Mi 以及分配给 DPDK pod 的巨页数量。单独配置 2Mi 和 1Gi 巨页。配置 1Gi 巨页需要在节点中添加内核参数。例如：添加内核参数 default_hugepagesz=1GB，hugepagesz=1G 和 hugepages=16 将在系统引导时分配 16*1Gi 巨页。

   16

   如果您的性能配置集没有命名为 cnf-performance profile，请将该字符串替换为正确的性能配置集名称。

10. 运行以下命令来创建 DPDK pod:

    $ oc create -f dpdk-pod-rootless.yaml

    Copy to Clipboard Toggle word wrap
