第16章 詳細にわたるプロセスの概念およびタスク

手順

1. Business Central で、Menu Design Projects に移動して、プロジェクト名をクリックします。
2. DMN サービスを呼び出すビジネスプロセスアセットを選択または作成します。
3. プロセスデザイナーで、左側のツールバーを使用して通常どおりに BPMN コンポーネントをドラッグアンドドロップし、ビジネスプロセスロジック、接続、イベント、タスク、またはその他の要素全体を定義します。

4. ビジネスプロセスに DMN サービスを組み込むには、左側のツールバーまたは開始ノードオプションから Business Rule タスクを追加し、プロセスフローの関連する場所にタスクを挿入します。

   この例では、以下の Accept Train ビジネスプロセスは、DMN サービスを Route To Rail ノードに組み込みます。

   図16.4 DMN サービスを使用した Accept Train ビジネスプロセスの例



   View larger image



5. DMN サービスに使用するビジネスルールタスクノードを選択し、プロセスデザイナーの右上隅にある Properties をクリックしてから、Implementation/Execution で以下のフィールドを定義します。

   • Rule Language: DMN を選択します。
   • Namespace: DMN モデルファイルから一意の名前空間を入力します。例: https://www.drools.org/kie-dmn

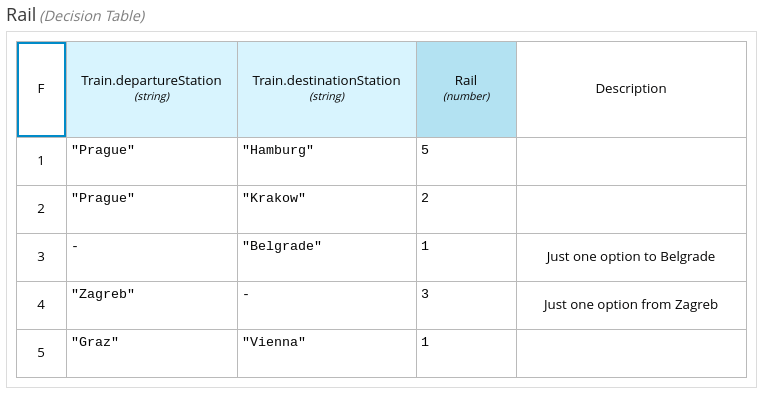

   • Decision Name: 選択したプロセスノードで呼び出す DMN デシジョンノードの名前を入力します。例: Rail

   • DMN Model Name: DMN モデル名を入力します。例: Compute Rail

     重要

     root ノードを使用する場合は、Namespace フィールドと DMN Model Name フィールドに DMN ダイアグラムと同じ BPMN の値で設定されるようにします。

6. Data Assignments Assignments 配下で Edit アイコンをクリックし、DMN の入力および出力データを追加して、DMN サービスとプロセスデータ間のマッピングを定義します。

   この例の Route To Rail DMN サービスノードの場合は、DMN モデルの入力ノードに対応する Train の入力割り当てを追加し、DMN モデルのデシジョンノードに対応する Rail の出力割り当てを追加します。Data Type は、DMN モデルでそのノードに設定したタイプに一致する必要があり、Source および Target の定義は、指定されたオブジェクトに関連する変数またはフィールドです。

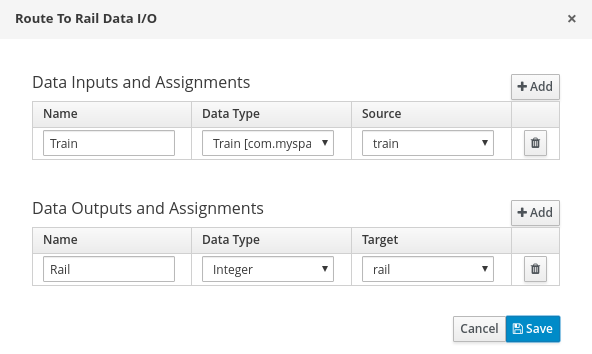

   図16.5 Route To Rail DMN サービスノードの入力および出力のマッピングの例



   View larger image


7. Save をクリックして、入力データおよび出力データを保存します。

8. 完了した DMN サービスをどのように処理するかに応じて、ビジネスプロセスの残りの部分を定義します。

   この例では、Properties Implementation/Execution On Exit Action の値が以下のコードに設定され、Route To Rail DMN サービスの完了後にレール番号を保存します。

   On Exit Action のサンプルコード

   train.setRailNumber(rail);

   Copy to Clipboard Toggle word wrap

   レール番号が計算されない場合、プロセスは、以下の条件式で定義された No Appropriate Rail 終了エラーノードに到達します。

   図16.6 No Appropriate Rail 終了エラーノードの条件の例



   View larger image



   レール番号が計算されると、プロセスは、以下の条件式で定義された Accept Train スクリプトタスクに到達します。

   図16.7 Accept Train スクリプトタスクノードの条件の例



   View larger image



   Accept Train スクリプトタスクは、Properties Implementation/Execution Script で、以下のスクリプトも使用して、列車のルートと現在のレールに関するメッセージを出力します。

   com.myspace.trainstation.Train t =
       (com.myspace.trainstation.Train) kcontext.getVariable("train");
   System.out.println("Train from: " + t.getDepartureStation() +
                      ", to: " + t.getDestinationStation() +
                      ",  is on rail: " + t.getRailNumber());

   Copy to Clipboard Toggle word wrap

9. 組み込まれた DMN サービスでビジネスプロセスを定義した後、プロセスデザイナーでプロセスを保存してプロジェクトをデプロイし、対応するプロセス定義を実行して DMN サービスを呼び出します。

   この例では、TrainStation プロジェクトをデプロイし、対応するプロセス定義を実行する際に、Accept Train プロセス定義のプロセスインスタンスフォームを開いて departure station フィールドおよび destination station フィールドを設定し、実行をテストします。

   図16.8 Accept Train プロセス定義のプロセスインスタンスフォームの例



   View larger image



   プロセスが実行されると、サーバーログに指定した列車のルートを示すメッセージが表示されます。

   Accept Train プロセスのサーバーログ出力の例

   Train from: Zagreb, to: Belgrade,  is on rail: 1

   Copy to Clipboard Toggle word wrap
