2.1. OVN-Kubernetes 架构简介
复制链接链接已复制到粘贴板!

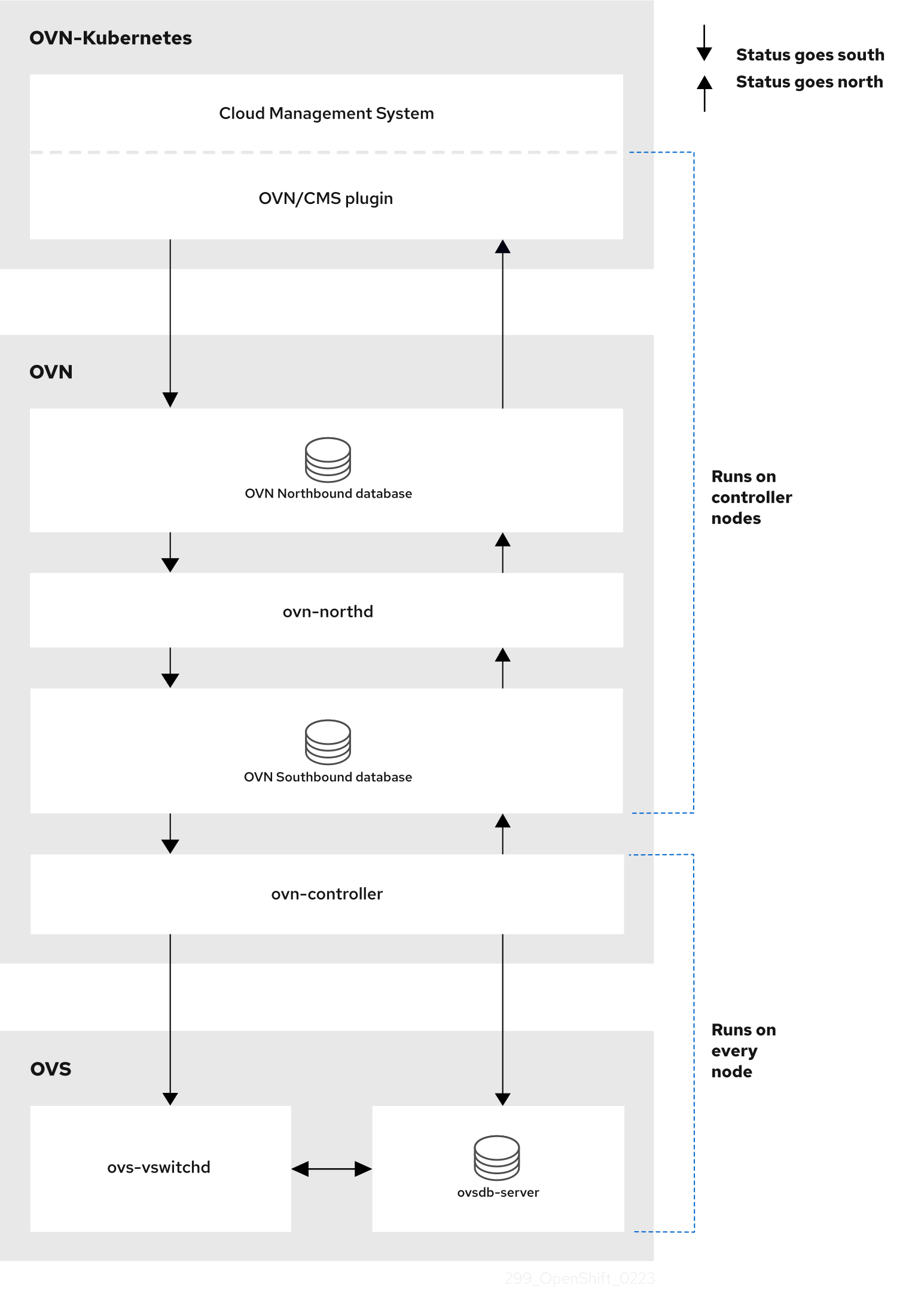

下图显示了 OVN-Kubernetes 架构。
图 2.1. OVK-Kubernetes 架构
主要组件是：
- Cloud Management System (CMS) - OVN 的特定平台客户端，为 OVN 集成提供 CMS 特定的插件。该插件将云管理系统的逻辑网络配置概念转换为 OVN 理解的 CMS 配置数据库中。
-
OVN 北向数据库(
nbdb)容器 - 存储由 CMS 插件传递的逻辑网络配置。 -
OVN 南向数据库(
sbdb)容器 - 存储每个节点上的 Open vSwitch (OVS)系统的物理和逻辑网络配置状态，包括绑定它们的表。 -
OVN 北向守护进程 (
ovn-northd) - 这是nbdb容器和sbdb容器之间的中介客户端。它以传统网络概念的形式将逻辑网络配置（从nbdb容器）转换为sbdb容器中的逻辑数据路径流。ovn-northd守护进程的容器名称为northd，它在ovnkube-nodepod 中运行。 -
ovn-controller - 这是与 OVS 和 hypervisor 交互的 OVN 代理，适用于
sbdb容器所需的任何信息或更新。ovn-controller从sbdb容器读取逻辑流，将它们转换为OpenFlow流，并将它们发送到节点的 OVS 守护进程。容器名称为ovn-controller，它在ovnkube-nodepod 中运行。
OVN 北向数据库、北向数据库和南向数据库在集群中的每个节点上运行，大部分包含对该节点本地的和进程信息。
OVN 北向数据库具有通过云管理系统(CMS)传递到它的逻辑网络配置。OVN 北向数据库包含网络的当前状态，以逻辑端口、逻辑交换机、逻辑路由器等形式显示。ovn-northd (northd 容器) 连接到 OVN 北向数据库和 OVN 南向数据库。它以传统网络概念的形式将逻辑网络配置转换为 OVN 北向数据库中的逻辑数据路径流。
OVN 南向数据库具有网络的物理和逻辑表示，并将它们连接在一起。它包含节点的机箱信息，以及其他结构，如连接到集群中其他节点所需的远程传输交换机端口。OVN 南向数据库还包含所有逻辑流。逻辑流与每个节点上运行的 ovn-controller 进程共享，ovn-controller 将它们转换为 OpenFlow 规则到程序 Open vSwitch(OVS)。
Kubernetes control plane 节点在单独的节点上包含两个 ovnkube-control-plane pod，它为集群中的每个节点执行中央 IP 地址管理 (IPAM) 分配。在任何给定时间，只有一个 ovnkube-control-plane pod 是领导。
