3.6. 为集群启用 OVS balance-slb 模式

您可以启用 Open vSwitch (OVS) balance-slb 模式，以便两个或多个物理接口共享其网络流量。balance-slb 模式接口可以为运行虚拟化工作负载的集群提供源负载均衡(SLB)功能，而无需与网络交换机协商。

目前，源负载均衡在绑定接口上运行，该接口连接到辅助网桥，如 br-phy。源负载均衡仅在不同的 Media Access Control (MAC)地址和虚拟局域网(VLAN)组合之间平衡。请注意，所有 OVN-Kubernetes pod 流量都使用相同的 MAC 地址和 VLAN，因此此流量无法在多个物理接口负载平衡。

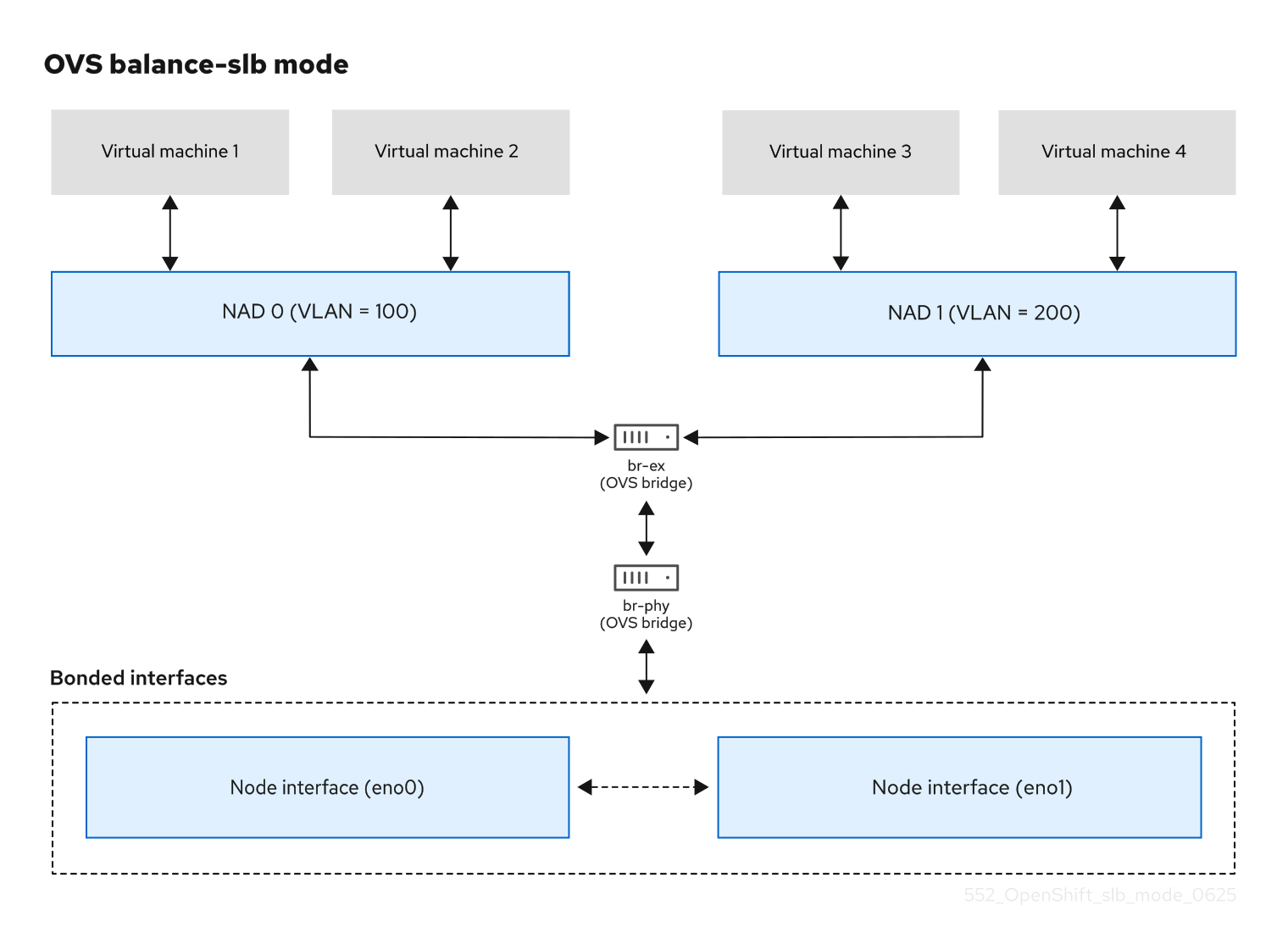

下图显示了简单集群基础架构布局上的 balance-slb 模式。虚拟机(VM)连接到特定的 localnet NetworkAttachmentDefinition (NAD)自定义资源定义(CRD)、NAD 0 或 NAD 1。每个 NAD 均为虚拟机提供对底层物理网络的访问，支持 VLAN 标记或未标记的流量。br-ex OVS 网桥从虚拟机接收流量，并将流量传递到下一个 OVS 网桥 br-phy。br-phy 网桥作为 SLB 绑定的控制器。SLB 绑定通过物理接口链接（如 eno0 和 eno1）平衡来自不同虚拟机端口的流量。此外，来自一个物理接口的入口流量可以通过一组 OVS 网桥来访问虚拟机。

图 3.1. OVS balance-slb 模式在带有两个 NAD CRD 的 localnet 上运行

您可以使用 OVS 绑定将 balance-slb 模式接口集成到主或二级网络类型中。注意关于 OVS 绑定的以下点：

支持 OVN-Kubernetes CNI 插件，并轻松与插件集成。
原生支持 balance-slb 模式。

先决条件

将多个物理接口附加到主网络，并在 MachineConfig 文件中定义接口。
您创建了清单对象，并在对象配置文件中定义了自定义 br-ex 网桥。
您附加了多个物理接口，并在 NAD CRD 文件中定义接口。

流程

对于集群中的每个裸机主机，在 install-config.yaml 文件中为集群定义一个 networkConfig 部分，如下例所示：

apiVersion: v1
kind: InstallConfig
metadata:
  name: <cluster-name>
# ...
networkConfig:
  interfaces:
    - name: enp1s0
      type: ethernet
      state: up
      ipv4:
        dhcp: true
        enabled: true
      ipv6:
        enabled: false
    - name: enp2s0
      type: ethernet
      state: up
      mtu: 1500
      ipv4:
        dhcp: true
        enabled: true
      ipv6:
        dhcp: true
        enabled: true
    - name: enp3s0
      type: ethernet
      state: up
      mtu: 1500
      ipv4:
        enabled: false
      ipv6:
        enabled: false
# ...

apiVersion: v1
kind: InstallConfig
metadata:
  name: <cluster-name>
# ...
networkConfig:
  interfaces:
    - name: enp1s0


      type: ethernet
      state: up
      ipv4:
        dhcp: true
        enabled: true
      ipv6:
        enabled: false
    - name: enp2s0


      type: ethernet
      state: up
      mtu: 1500


      ipv4:
        dhcp: true
        enabled: true
      ipv6:
        dhcp: true
        enabled: true
    - name: enp3s0


      type: ethernet
      state: up
      mtu: 1500
      ipv4:
        enabled: false
      ipv6:
        enabled: false
# ...

Copy to Clipboard

Toggle word wrap

1: 置备的网络接口控制器(NIC)的接口。
2: 在绑定接口的 Ignition 配置文件中拉取的第一个绑定接口。
3: 在绑定端口上手动设置 br-ex 最大传输单元(MTU)。
4: 第二个绑定接口是在集群安装过程中拉取 ignition 的最小配置的一部分。

在 NMState 配置文件中定义每个网络接口：

定义许多网络接口的 NMState 配置文件示例

apiVersion: nmstate.io/v1
kind: NodeNetworkConfigurationPolicy
metadata:
# ...
ovn:
  bridge-mappings:
    - localnet: localnet-network
      bridge: br-ex
      state: present
interfaces:
  - name: br-ex
    type: ovs-bridge
    state: up
    bridge:
      allow-extra-patch-ports: true
      port:
        - name: br-ex
        - name: patch-ex-to-phy
    ovs-db:
      external_ids:
        bridge-uplink: "patch-ex-to-phy"
  - name: br-ex
    type: ovs-interface
    state: up
    mtu: 1500
    ipv4:
      enabled: true
      dhcp: true
      auto-route-metric: 48
    ipv6:
      enabled: false
      dhcp: false
      auto-route-metric: 48
  - name: br-phy
    type: ovs-bridge
    state: up
    bridge:
      allow-extra-patch-ports: true
      port:
        - name: patch-phy-to-ex
        - name: ovs-bond
          link-aggregation:
            mode: balance-slb
            port:
              - name: enp2s0
              - name: enp3s0
  - name: patch-ex-to-phy
    type: ovs-interface
    state: up
    patch:
      peer: patch-phy-to-ex
  - name: patch-phy-to-ex
    type: ovs-interface
    state: up
    patch:
      peer: patch-ex-to-phy
  - name: enp1s0
    type: ethernet
    state: up
    ipv4:
      dhcp: true
      enabled: true
    ipv6:
      enabled: false
  - name: enp2s0
    type: ethernet
    state: up
    mtu: 1500
    ipv4:
      enabled: false
    ipv6:
      enabled: false
  - name: enp3s0
    type: ethernet
    state: up
    mtu: 1500
    ipv4:
      enabled: false
    ipv6:
      enabled: false
# ...

apiVersion: nmstate.io/v1
kind: NodeNetworkConfigurationPolicy
metadata:
# ...
ovn:
  bridge-mappings:
    - localnet: localnet-network
      bridge: br-ex
      state: present
interfaces:
  - name: br-ex
    type: ovs-bridge
    state: up
    bridge:
      allow-extra-patch-ports: true
      port:
        - name: br-ex
        - name: patch-ex-to-phy
    ovs-db:
      external_ids:
        bridge-uplink: "patch-ex-to-phy"
  - name: br-ex
    type: ovs-interface
    state: up
    mtu: 1500


    ipv4:
      enabled: true
      dhcp: true
      auto-route-metric: 48
    ipv6:
      enabled: false
      dhcp: false
      auto-route-metric: 48
  - name: br-phy
    type: ovs-bridge
    state: up
    bridge:
      allow-extra-patch-ports: true
      port:
        - name: patch-phy-to-ex
        - name: ovs-bond
          link-aggregation:
            mode: balance-slb
            port:
              - name: enp2s0
              - name: enp3s0
  - name: patch-ex-to-phy
    type: ovs-interface
    state: up
    patch:
      peer: patch-phy-to-ex
  - name: patch-phy-to-ex
    type: ovs-interface
    state: up
    patch:
      peer: patch-ex-to-phy
  - name: enp1s0
    type: ethernet
    state: up
    ipv4:
      dhcp: true
      enabled: true
    ipv6:
      enabled: false
  - name: enp2s0
    type: ethernet
    state: up
    mtu: 1500
    ipv4:
      enabled: false
    ipv6:
      enabled: false
  - name: enp3s0
    type: ethernet
    state: up
    mtu: 1500
    ipv4:
      enabled: false
    ipv6:
      enabled: false
# ...

Copy to Clipboard

Toggle word wrap

1: 在绑定端口上手动设置 br-ex MTU。

使用 base64 命令对 NMState 配置文件的接口内容进行编码：
```
base64 -w0  <nmstate_configuration>.yml
```
```
$ base64 -w0  <nmstate_configuration>.yml
```
1
Copy to Clipboard Toggle word wrap
1
其中 -w0 选项可防止在 base64 编码操作中换行。

为 master 角色和 worker 角色创建 MachineConfig 清单文件。确保将之前命令中的 base64 编码的字符串嵌入到每个 MachineConfig 清单文件中。以下示例清单文件为集群中存在的所有节点配置 master 角色。您还可以为特定于节点的 master 和 worker 角色创建清单文件。

apiVersion: machineconfiguration.openshift.io/v1
kind: MachineConfig
metadata:
  labels:
    machineconfiguration.openshift.io/role: master
  name: 10-br-ex-master
spec:
  config:
    ignition:
      version: 3.2.0
    storage:
      files:
      - contents:
          source: data:text/plain;charset=utf-8;base64,<base64_encoded_nmstate_configuration>
        mode: 0644
        overwrite: true
        path: /etc/nmstate/openshift/cluster.yml

apiVersion: machineconfiguration.openshift.io/v1
kind: MachineConfig
metadata:
  labels:
    machineconfiguration.openshift.io/role: master
  name: 10-br-ex-master


spec:
  config:
    ignition:
      version: 3.2.0
    storage:
      files:
      - contents:
          source: data:text/plain;charset=utf-8;base64,<base64_encoded_nmstate_configuration>


        mode: 0644
        overwrite: true
        path: /etc/nmstate/openshift/cluster.yml

Copy to Clipboard

Toggle word wrap

1: 策略的名称。
2: 将编码的 base64 信息写入指定路径。
3: 指定 cluster.yml 文件的路径。对于集群中的每个节点，您可以指定节点的短主机名路径，如 <node_short_hostname>.yml。

将每个 MachineConfig 清单文件保存到 ./& lt;installation_directory>/manifests 目录，其中 &lt ;installation_directory > 是安装程序在其中创建文件的目录。
Machine Config Operator (MCO)从每个清单文件中获取内容，并在滚动更新期间持续将内容应用到所有所选节点。
