19.2. OVN-Kubernetes 架构

19.2.1. OVN-Kubernetes 架构简介
复制链接

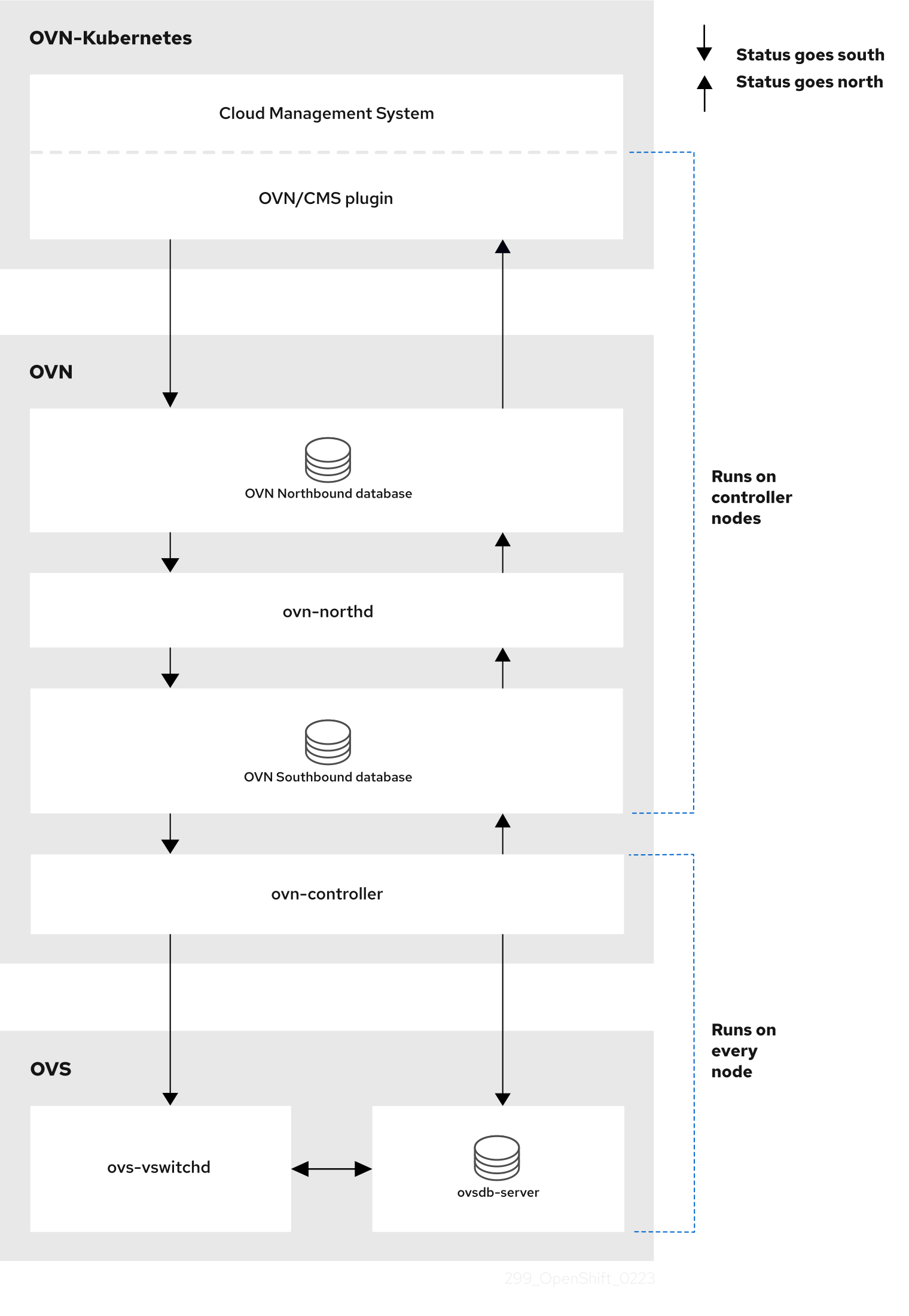

下图显示了 OVN-Kubernetes 架构。

图 19.1. OVK-Kubernetes 架构

OVN-Kubernetes 架构
View larger image
OVN-Kubernetes 架构

主要组件是：

  • Cloud Management System (CMS) - OVN 的特定平台客户端，为 OVN 集成提供 CMS 特定的插件。该插件将云管理系统的逻辑网络配置概念转换为 OVN 理解的 CMS 配置数据库中。
  • OVN 北向数据库(nbdb)容器 - 存储由 CMS 插件传递的逻辑网络配置。
  • OVN 南向数据库(sbdb)容器 - 存储每个节点上的 Open vSwitch (OVS)系统的物理和逻辑网络配置状态，包括绑定它们的表。
  • OVN 北向守护进程 (ovn-northd) - 这是 nbdb 容器和 sbdb 容器之间的中介客户端。它以传统网络概念的形式将逻辑网络配置（从 nbdb 容器）转换为 sbdb 容器中的逻辑数据路径流。ovn-northd 守护进程的容器名称为 northd，它在 ovnkube-node pod 中运行。
  • ovn-controller - 这是与 OVS 和 hypervisor 交互的 OVN 代理，适用于 sbdb 容器所需的任何信息或更新。ovn-controller 从 sbdb 容器读取逻辑流，将它们转换为 OpenFlow 流，并将它们发送到节点的 OVS 守护进程。容器名称为 ovn-controller，它在 ovnkube-node pod 中运行。

OVN 北向数据库、北向数据库和南向数据库在集群中的每个节点上运行，大部分包含对该节点本地的和进程信息。

OVN 北向数据库具有通过云管理系统(CMS)传递到它的逻辑网络配置。OVN 北向数据库包含网络的当前状态，以逻辑端口、逻辑交换机、逻辑路由器等形式显示。ovn-northd (northd 容器) 连接到 OVN 北向数据库和 OVN 南向数据库。它以传统网络概念的形式将逻辑网络配置转换为 OVN 北向数据库中的逻辑数据路径流。

OVN 南向数据库具有网络的物理和逻辑表示，并将它们连接在一起。它包含节点的机箱信息，以及其他结构，如连接到集群中其他节点所需的远程传输交换机端口。OVN 南向数据库还包含所有逻辑流。逻辑流与每个节点上运行的 ovn-controller 进程共享，ovn-controller 将它们转换为 OpenFlow 规则到程序 Open vSwitch(OVS)。

Kubernetes control plane 节点在单独的节点上包含两个 ovnkube-control-plane pod，它为集群中的每个节点执行中央 IP 地址管理 (IPAM) 分配。在任何给定时间，只有一个 ovnkube-control-plane pod 是领导。

19.2.2. 列出 OVN-Kubernetes 项目中的所有资源
复制链接

查找在 OVN-Kubernetes 项目中运行的资源和容器对于帮助您了解 OVN-Kubernetes 网络实施非常重要。

先决条件

  • 使用具有 cluster-admin 角色的用户访问集群。
  • 已安装 OpenShift CLI（oc）。

流程

  1. 运行以下命令，以获取 OVN-Kubernetes 项目中的所有资源、端点和 ConfigMap ：

    $ oc get all,ep,cm -n openshift-ovn-kubernetes
    Copy to Clipboard Toggle word wrap

    输出示例

    Warning: apps.openshift.io/v1 DeploymentConfig is deprecated in v4.14+, unavailable in v4.10000+
NAME                                         READY   STATUS    RESTARTS       AGE
pod/ovnkube-control-plane-65c6f55656-6d55h   2/2     Running   0              114m
pod/ovnkube-control-plane-65c6f55656-fd7vw   2/2     Running   2 (104m ago)   114m
pod/ovnkube-node-bcvts                       8/8     Running   0              113m
pod/ovnkube-node-drgvv                       8/8     Running   0              113m
pod/ovnkube-node-f2pxt                       8/8     Running   0              113m
pod/ovnkube-node-frqsb                       8/8     Running   0              105m
pod/ovnkube-node-lbxkk                       8/8     Running   0              105m
pod/ovnkube-node-tt7bx                       8/8     Running   1 (102m ago)   105m

NAME                                   TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)             AGE
service/ovn-kubernetes-control-plane   ClusterIP   None         <none>        9108/TCP            114m
service/ovn-kubernetes-node            ClusterIP   None         <none>        9103/TCP,9105/TCP   114m

NAME                          DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                 AGE
daemonset.apps/ovnkube-node   6         6         6       6            6           beta.kubernetes.io/os=linux   114m

NAME                                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/ovnkube-control-plane   3/3     3            3           114m

NAME                                               DESIRED   CURRENT   READY   AGE
replicaset.apps/ovnkube-control-plane-65c6f55656   3         3         3       114m

NAME                                     ENDPOINTS                                               AGE
endpoints/ovn-kubernetes-control-plane   10.0.0.3:9108,10.0.0.4:9108,10.0.0.5:9108               114m
endpoints/ovn-kubernetes-node            10.0.0.3:9105,10.0.0.4:9105,10.0.0.5:9105 + 9 more...   114m

NAME                                 DATA   AGE
configmap/control-plane-status       1      113m
configmap/kube-root-ca.crt           1      114m
configmap/openshift-service-ca.crt   1      114m
configmap/ovn-ca                     1      114m
configmap/ovnkube-config             1      114m
configmap/signer-ca                  1      114m
    Copy to Clipboard Toggle word wrap

    集群中的每个节点都有一个 ovnkube-node pod。ovnkube-config 配置映射具有 OpenShift Container Platform OVN-Kubernetes 配置。

  2. 运行以下命令，列出 ovnkube-node pod 中的所有容器：

    $ oc get pods ovnkube-node-bcvts -o jsonpath='{.spec.containers[*].name}' -n openshift-ovn-kubernetes
    Copy to Clipboard Toggle word wrap

    预期输出

    ovn-controller ovn-acl-logging kube-rbac-proxy-node kube-rbac-proxy-ovn-metrics northd nbdb sbdb ovnkube-controller
    Copy to Clipboard Toggle word wrap

    ovnkube-node pod 由几个容器组成。它负责托管北向数据库(nbdb 容器)、南向数据库(sbdb 容器)、北守护进程 (northd 容器)、ovn-controller 和 ovnkube-controller 容器。ovnkube-controller 容器会监视 API 对象，如 pod、egress IP、命名空间、服务、端点、出口防火墙和网络策略。它还负责为该节点从可用子网池中分配 pod IP。

  3. 运行以下命令，列出 ovnkube-control-plane pod 中的所有容器：

    $ oc get pods ovnkube-control-plane-65c6f55656-6d55h -o jsonpath='{.spec.containers[*].name}' -n openshift-ovn-kubernetes
    Copy to Clipboard Toggle word wrap

    预期输出

    kube-rbac-proxy ovnkube-cluster-manager
    Copy to Clipboard Toggle word wrap

    ovnkube-control-plane pod 有一个容器(ovnkube-cluster-manager)，它驻留在每个 OpenShift Container Platform 节点上。ovnkube-cluster-manager 容器分配 pod 子网，将子网 IP 传输交换机到集群中的每个节点。kube-rbac-proxy 容器监控 ovnkube-cluster-manager 容器的指标。

19.2.3. 列出 OVN-Kubernetes 北向数据库内容
复制链接

每个节点都由该节点上 ovnkube-node pod 中运行的 ovnkube-controller 容器控制。若要了解 OVN 逻辑网络实体，您需要检查作为容器在该节点上的 ovnkube-node pod 中运行的北向数据库，以查看您要查看的节点中的对象。

先决条件

  • 使用具有 cluster-admin 角色的用户访问集群。
  • 已安装 OpenShift CLI（oc）。
流程

要在集群中运行 ovn nbctl 或 sbctl 命令，您必须在相关节点上的 nbdb 或 sbdb 容器中打开远程 shell

  1. 运行以下命令列出 pod：

    $ oc get po -n openshift-ovn-kubernetes
    Copy to Clipboard Toggle word wrap

    输出示例

    NAME                                     READY   STATUS    RESTARTS      AGE
ovnkube-control-plane-8444dff7f9-4lh9k   2/2     Running   0             27m
ovnkube-control-plane-8444dff7f9-5rjh9   2/2     Running   0             27m
ovnkube-node-55xs2                       8/8     Running   0             26m
ovnkube-node-7r84r                       8/8     Running   0             16m
ovnkube-node-bqq8p                       8/8     Running   0             17m
ovnkube-node-mkj4f                       8/8     Running   0             26m
ovnkube-node-mlr8k                       8/8     Running   0             26m
ovnkube-node-wqn2m                       8/8     Running   0             16m
    Copy to Clipboard Toggle word wrap

  2. 可选： 要使用节点信息列出 pod，请运行以下命令：

    $ oc get pods -n openshift-ovn-kubernetes -owide
    Copy to Clipboard Toggle word wrap

    输出示例

    NAME                                     READY   STATUS    RESTARTS      AGE   IP           NODE                                       NOMINATED NODE   READINESS GATES
ovnkube-control-plane-8444dff7f9-4lh9k   2/2     Running   0             27m   10.0.0.3     ci-ln-t487nnb-72292-mdcnq-master-1         <none>           <none>
ovnkube-control-plane-8444dff7f9-5rjh9   2/2     Running   0             27m   10.0.0.4     ci-ln-t487nnb-72292-mdcnq-master-2         <none>           <none>
ovnkube-node-55xs2                       8/8     Running   0             26m   10.0.0.4     ci-ln-t487nnb-72292-mdcnq-master-2         <none>           <none>
ovnkube-node-7r84r                       8/8     Running   0             17m   10.0.128.3   ci-ln-t487nnb-72292-mdcnq-worker-b-wbz7z   <none>           <none>
ovnkube-node-bqq8p                       8/8     Running   0             17m   10.0.128.2   ci-ln-t487nnb-72292-mdcnq-worker-a-lh7ms   <none>           <none>
ovnkube-node-mkj4f                       8/8     Running   0             27m   10.0.0.5     ci-ln-t487nnb-72292-mdcnq-master-0         <none>           <none>
ovnkube-node-mlr8k                       8/8     Running   0             27m   10.0.0.3     ci-ln-t487nnb-72292-mdcnq-master-1         <none>           <none>
ovnkube-node-wqn2m                       8/8     Running   0             17m   10.0.128.4   ci-ln-t487nnb-72292-mdcnq-worker-c-przlm   <none>           <none>
    Copy to Clipboard Toggle word wrap

  3. 运行以下命令，进入 pod 以查看北向数据库：

    $ oc rsh -c nbdb -n openshift-ovn-kubernetes ovnkube-node-55xs2
    Copy to Clipboard Toggle word wrap

  4. 运行以下命令以显示北向数据库中的所有对象：

    $ ovn-nbctl show
    Copy to Clipboard Toggle word wrap

    此处列出输出太长。列表中包含 NAT 规则、逻辑交换机、负载均衡器等。

    您可以使用以下可选命令缩小并专注于特定组件：

    1. 运行以下命令以显示逻辑路由器列表：

      $ oc exec -n openshift-ovn-kubernetes -it ovnkube-node-55xs2 \
-c northd -- ovn-nbctl lr-list
      Copy to Clipboard Toggle word wrap

      输出示例

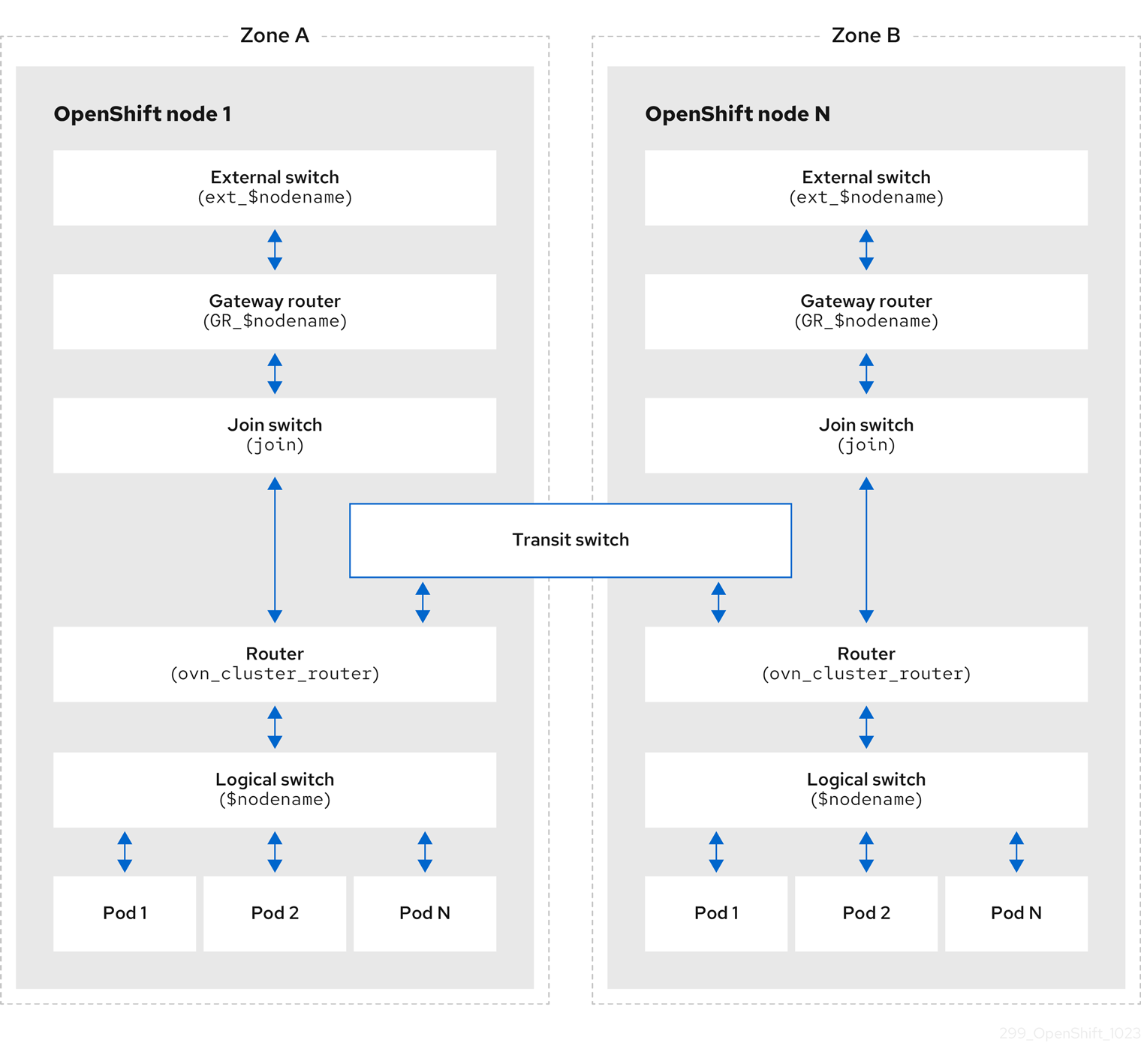

      45339f4f-7d0b-41d0-b5f9-9fca9ce40ce6 (GR_ci-ln-t487nnb-72292-mdcnq-master-2)
96a0a0f0-e7ed-4fec-8393-3195563de1b8 (ovn_cluster_router)
      Copy to Clipboard Toggle word wrap

      注意

      在这个输出中，您可以看到每个节点中存在路由器，再加上 ovn_cluster_router。

    2. 运行以下命令以显示逻辑交换机列表：

      $ oc exec -n openshift-ovn-kubernetes -it ovnkube-node-55xs2 \
-c nbdb -- ovn-nbctl ls-list
      Copy to Clipboard Toggle word wrap

      输出示例

      bdd7dc3d-d848-4a74-b293-cc15128ea614 (ci-ln-t487nnb-72292-mdcnq-master-2)
b349292d-ee03-4914-935f-1940b6cb91e5 (ext_ci-ln-t487nnb-72292-mdcnq-master-2)
0aac0754-ea32-4e33-b086-35eeabf0a140 (join)
992509d7-2c3f-4432-88db-c179e43592e5 (transit_switch)
      Copy to Clipboard Toggle word wrap

      注意

      在这个输出中，您可以看到每个节点的 ext 交换机以及节点名称本身和 join 开关。

    3. 运行以下命令以显示负载均衡器列表：

      $ oc exec -n openshift-ovn-kubernetes -it ovnkube-node-55xs2 \
-c nbdb -- ovn-nbctl lb-list
      Copy to Clipboard Toggle word wrap

      输出示例

      UUID                                    LB                  PROTO      VIP                     IPs
7c84c673-ed2a-4436-9a1f-9bc5dd181eea    Service_default/    tcp        172.30.0.1:443          10.0.0.3:6443,169.254.169.2:6443,10.0.0.5:6443
4d663fd9-ddc8-4271-b333-4c0e279e20bb    Service_default/    tcp        172.30.0.1:443          10.0.0.3:6443,10.0.0.4:6443,10.0.0.5:6443
292eb07f-b82f-4962-868a-4f541d250bca    Service_openshif    tcp        172.30.105.247:443      10.129.0.12:8443
034b5a7f-bb6a-45e9-8e6d-573a82dc5ee3    Service_openshif    tcp        172.30.192.38:443       10.0.0.3:10259,10.0.0.4:10259,10.0.0.5:10259
a68bb53e-be84-48df-bd38-bdd82fcd4026    Service_openshif    tcp        172.30.161.125:8443     10.129.0.32:8443
6cc21b3d-2c54-4c94-8ff5-d8e017269c2e    Service_openshif    tcp        172.30.3.144:443        10.129.0.22:8443
37996ffd-7268-4862-a27f-61cd62e09c32    Service_openshif    tcp        172.30.181.107:443      10.129.0.18:8443
81d4da3c-f811-411f-ae0c-bc6713d0861d    Service_openshif    tcp        172.30.228.23:443       10.129.0.29:8443
ac5a4f3b-b6ba-4ceb-82d0-d84f2c41306e    Service_openshif    tcp        172.30.14.240:9443      10.129.0.36:9443
c88979fb-1ef5-414b-90ac-43b579351ac9    Service_openshif    tcp        172.30.231.192:9001     10.128.0.5:9001,10.128.2.5:9001,10.129.0.5:9001,10.129.2.4:9001,10.130.0.3:9001,10.131.0.3:9001
fcb0a3fb-4a77-4230-a84a-be45dce757e8    Service_openshif    tcp        172.30.189.92:443       10.130.0.17:8440
67ef3e7b-ceb9-4bf0-8d96-b43bde4c9151    Service_openshif    tcp        172.30.67.218:443       10.129.0.9:8443
d0032fba-7d5e-424a-af25-4ab9b5d46e81    Service_openshif    tcp        172.30.102.137:2379     10.0.0.3:2379,10.0.0.4:2379,10.0.0.5:2379
                                                            tcp        172.30.102.137:9979     10.0.0.3:9979,10.0.0.4:9979,10.0.0.5:9979
7361c537-3eec-4e6c-bc0c-0522d182abd4    Service_openshif    tcp        172.30.198.215:9001     10.0.0.3:9001,10.0.0.4:9001,10.0.0.5:9001,10.0.128.2:9001,10.0.128.3:9001,10.0.128.4:9001
0296c437-1259-410b-a6fd-81c310ad0af5    Service_openshif    tcp        172.30.198.215:9001     10.0.0.3:9001,169.254.169.2:9001,10.0.0.5:9001,10.0.128.2:9001,10.0.128.3:9001,10.0.128.4:9001
5d5679f5-45b8-479d-9f7c-08b123c688b8    Service_openshif    tcp        172.30.38.253:17698     10.128.0.52:17698,10.129.0.84:17698,10.130.0.60:17698
2adcbab4-d1c9-447d-9573-b5dc9f2efbfa    Service_openshif    tcp        172.30.148.52:443       10.0.0.4:9202,10.0.0.5:9202
                                                            tcp        172.30.148.52:444       10.0.0.4:9203,10.0.0.5:9203
                                                            tcp        172.30.148.52:445       10.0.0.4:9204,10.0.0.5:9204
                                                            tcp        172.30.148.52:446       10.0.0.4:9205,10.0.0.5:9205
2a33a6d7-af1b-4892-87cc-326a380b809b    Service_openshif    tcp        172.30.67.219:9091      10.129.2.16:9091,10.131.0.16:9091
                                                            tcp        172.30.67.219:9092      10.129.2.16:9092,10.131.0.16:9092
                                                            tcp        172.30.67.219:9093      10.129.2.16:9093,10.131.0.16:9093
                                                            tcp        172.30.67.219:9094      10.129.2.16:9094,10.131.0.16:9094
f56f59d7-231a-4974-99b3-792e2741ec8d    Service_openshif    tcp        172.30.89.212:443       10.128.0.41:8443,10.129.0.68:8443,10.130.0.44:8443
08c2c6d7-d217-4b96-b5d8-c80c4e258116    Service_openshif    tcp        172.30.102.137:2379     10.0.0.3:2379,169.254.169.2:2379,10.0.0.5:2379
                                                            tcp        172.30.102.137:9979     10.0.0.3:9979,169.254.169.2:9979,10.0.0.5:9979
60a69c56-fc6a-4de6-bd88-3f2af5ba5665    Service_openshif    tcp        172.30.10.193:443       10.129.0.25:8443
ab1ef694-0826-4671-a22c-565fc2d282ec    Service_openshif    tcp        172.30.196.123:443      10.128.0.33:8443,10.129.0.64:8443,10.130.0.37:8443
b1fb34d3-0944-4770-9ee3-2683e7a630e2    Service_openshif    tcp        172.30.158.93:8443      10.129.0.13:8443
95811c11-56e2-4877-be1e-c78ccb3a82a9    Service_openshif    tcp        172.30.46.85:9001       10.130.0.16:9001
4baba1d1-b873-4535-884c-3f6fc07a50fd    Service_openshif    tcp        172.30.28.87:443        10.129.0.26:8443
6c2e1c90-f0ca-484e-8a8e-40e71442110a    Service_openshif    udp        172.30.0.10:53          10.128.0.13:5353,10.128.2.6:5353,10.129.0.39:5353,10.129.2.6:5353,10.130.0.11:5353,10.131.0.9:5353
      Copy to Clipboard Toggle word wrap

      注意

      在这个截断的输出中，您可以看到有许多 OVN-Kubernetes 负载均衡器。OVN-Kubernetes 中的负载均衡器是服务的表示。

  5. 运行以下命令，以显示可用于命令 ovn-nbctl 的选项：

    $ oc exec -n openshift-ovn-kubernetes -it ovnkube-node-55xs2 \
-c nbdb ovn-nbctl --help
    Copy to Clipboard Toggle word wrap

下表描述了可与 ovn-nbctl 一起使用的命令行参数，以检查北向数据库的内容。

注意

在您要查看内容的 pod 中打开一个远程 shell，然后运行 ovn-nbctl 命令。

Expand
表 19.2. 检查北向数据库内容的命令行参数
参数描述

ovn-nbctl show

从特定节点看到的北向数据库内容概述。

ovn-nbctl show <switch_or_router>

显示与指定交换机或路由器关联的详细信息。

ovn-nbctl lr-list

显示逻辑路由器。

ovn-nbctl lrp-list <router>

使用 ovn-nbctl lr-list 中的路由器信息来显示路由器端口。

ovn-nbctl lr-nat-list <router>

显示指定路由器的网络地址转换详情。

ovn-nbctl ls-list

显示逻辑交换机

ovn-nbctl lsp-list <switch>

使用 ovn-nbctl ls-list 的交换机信息来显示交换机端口。

ovn-nbctl lsp-get-type <port>

获取逻辑端口的类型。

ovn-nbctl lb-list

显示负载平衡器。

19.2.5. 列出 OVN-Kubernetes 南向数据库内容
复制链接

每个节点都由该节点上 ovnkube-node pod 中运行的 ovnkube-controller 容器控制。若要了解 OVN 逻辑网络实体，您需要检查作为容器在该节点上的 ovnkube-node pod 中运行的北向数据库，以查看您要查看的节点中的对象。

先决条件

  • 使用具有 cluster-admin 角色的用户访问集群。
  • 已安装 OpenShift CLI（oc）。
流程

要在集群中运行 ovn nbctl 或 sbctl 命令，您必须在相关节点上的 nbdb 或 sbdb 容器中打开远程 shell

  1. 运行以下命令列出 pod：

    $ oc get po -n openshift-ovn-kubernetes
    Copy to Clipboard Toggle word wrap

    输出示例

    NAME                                     READY   STATUS    RESTARTS      AGE
ovnkube-control-plane-8444dff7f9-4lh9k   2/2     Running   0             27m
ovnkube-control-plane-8444dff7f9-5rjh9   2/2     Running   0             27m
ovnkube-node-55xs2                       8/8     Running   0             26m
ovnkube-node-7r84r                       8/8     Running   0             16m
ovnkube-node-bqq8p                       8/8     Running   0             17m
ovnkube-node-mkj4f                       8/8     Running   0             26m
ovnkube-node-mlr8k                       8/8     Running   0             26m
ovnkube-node-wqn2m                       8/8     Running   0             16m
    Copy to Clipboard Toggle word wrap

  2. 可选： 要使用节点信息列出 pod，请运行以下命令：

    $ oc get pods -n openshift-ovn-kubernetes -owide
    Copy to Clipboard Toggle word wrap

    输出示例

    NAME                                     READY   STATUS    RESTARTS      AGE   IP           NODE                                       NOMINATED NODE   READINESS GATES
ovnkube-control-plane-8444dff7f9-4lh9k   2/2     Running   0             27m   10.0.0.3     ci-ln-t487nnb-72292-mdcnq-master-1         <none>           <none>
ovnkube-control-plane-8444dff7f9-5rjh9   2/2     Running   0             27m   10.0.0.4     ci-ln-t487nnb-72292-mdcnq-master-2         <none>           <none>
ovnkube-node-55xs2                       8/8     Running   0             26m   10.0.0.4     ci-ln-t487nnb-72292-mdcnq-master-2         <none>           <none>
ovnkube-node-7r84r                       8/8     Running   0             17m   10.0.128.3   ci-ln-t487nnb-72292-mdcnq-worker-b-wbz7z   <none>           <none>
ovnkube-node-bqq8p                       8/8     Running   0             17m   10.0.128.2   ci-ln-t487nnb-72292-mdcnq-worker-a-lh7ms   <none>           <none>
ovnkube-node-mkj4f                       8/8     Running   0             27m   10.0.0.5     ci-ln-t487nnb-72292-mdcnq-master-0         <none>           <none>
ovnkube-node-mlr8k                       8/8     Running   0             27m   10.0.0.3     ci-ln-t487nnb-72292-mdcnq-master-1         <none>           <none>
ovnkube-node-wqn2m                       8/8     Running   0             17m   10.0.128.4   ci-ln-t487nnb-72292-mdcnq-worker-c-przlm   <none>           <none>
    Copy to Clipboard Toggle word wrap

  3. 进入 pod 以查看南向数据库：

    $ oc rsh -c sbdb -n openshift-ovn-kubernetes ovnkube-node-55xs2
    Copy to Clipboard Toggle word wrap

  4. 运行以下命令以显示南向数据库中的所有对象：

    $ ovn-sbctl show
    Copy to Clipboard Toggle word wrap

    输出示例

    Chassis "5db31703-35e9-413b-8cdf-69e7eecb41f7"
    hostname: ci-ln-9gp362t-72292-v2p94-worker-a-8bmwz
    Encap geneve
        ip: "10.0.128.4"
        options: {csum="true"}
    Port_Binding tstor-ci-ln-9gp362t-72292-v2p94-worker-a-8bmwz
Chassis "070debed-99b7-4bce-b17d-17e720b7f8bc"
    hostname: ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Encap geneve
        ip: "10.0.128.2"
        options: {csum="true"}
    Port_Binding k8s-ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Port_Binding rtoe-GR_ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Port_Binding openshift-monitoring_alertmanager-main-1
    Port_Binding rtoj-GR_ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Port_Binding etor-GR_ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Port_Binding cr-rtos-ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Port_Binding openshift-e2e-loki_loki-promtail-qcrcz
    Port_Binding jtor-GR_ci-ln-9gp362t-72292-v2p94-worker-b-svmp6
    Port_Binding openshift-multus_network-metrics-daemon-mkd4t
    Port_Binding openshift-ingress-canary_ingress-canary-xtvj4
    Port_Binding openshift-ingress_router-default-6c76cbc498-pvlqk
    Port_Binding openshift-dns_dns-default-zz582
    Port_Binding openshift-monitoring_thanos-querier-57585899f5-lbf4f
    Port_Binding openshift-network-diagnostics_network-check-target-tn228
    Port_Binding openshift-monitoring_prometheus-k8s-0
    Port_Binding openshift-image-registry_image-registry-68899bd877-xqxjj
Chassis "179ba069-0af1-401c-b044-e5ba90f60fea"
    hostname: ci-ln-9gp362t-72292-v2p94-master-0
    Encap geneve
        ip: "10.0.0.5"
        options: {csum="true"}
    Port_Binding tstor-ci-ln-9gp362t-72292-v2p94-master-0
Chassis "68c954f2-5a76-47be-9e84-1cb13bd9dab9"
    hostname: ci-ln-9gp362t-72292-v2p94-worker-c-mjf9w
    Encap geneve
        ip: "10.0.128.3"
        options: {csum="true"}
    Port_Binding tstor-ci-ln-9gp362t-72292-v2p94-worker-c-mjf9w
Chassis "2de65d9e-9abf-4b6e-a51d-a1e038b4d8af"
    hostname: ci-ln-9gp362t-72292-v2p94-master-2
    Encap geneve
        ip: "10.0.0.4"
        options: {csum="true"}
    Port_Binding tstor-ci-ln-9gp362t-72292-v2p94-master-2
Chassis "1d371cb8-5e21-44fd-9025-c4b162cc4247"
    hostname: ci-ln-9gp362t-72292-v2p94-master-1
    Encap geneve
        ip: "10.0.0.3"
        options: {csum="true"}
    Port_Binding tstor-ci-ln-9gp362t-72292-v2p94-master-1
    Copy to Clipboard Toggle word wrap

    此详细输出显示了附加到机箱的机箱和端口，本例中为所有路由器端口以及像主机网络一样运行的任何内容。任何 pod 使用源网络地址转换(SNAT)与更广泛的网络通信。其 IP 地址转换为运行 Pod 的节点的 IP 地址，然后发送到网络。

    除了机箱信息外，南向数据库还具有所有逻辑流，这些逻辑流随后发送到每个节点上运行的 ovn-controller。ovn-controller 将逻辑流转换为开放流规则，最终程序 OpenvSwitch 以便您的 pod 可以遵循开放流规则，并使其从网络移出。

  5. 运行以下命令以 ovn-sbctl 命令显示可用的选项：

    $ oc exec -n openshift-ovn-kubernetes -it ovnkube-node-55xs2 \
-c sbdb ovn-sbctl --help
    Copy to Clipboard Toggle word wrap

下表描述了可用于 ovn-sbctl 的命令行参数，以检查南向数据库的内容。

注意

在您要查看内容的 pod 中打开一个远程 shell，然后运行 ovn-sbctl 命令。

Expand
表 19.3. 检查南向数据库内容的命令行参数
参数描述

ovn-sbctl show

从特定节点看到的南向数据库内容概述。

ovn-sbctl list Port_Binding <port>

列出特定端口的南向数据库的内容。

ovn-sbctl dump-flows

列出逻辑流。

19.2.7. OVN-Kubernetes 逻辑架构
复制链接

OVN 是网络虚拟化解决方案。它创建逻辑交换机和路由器。这些交换机和路由器是互连的，以创建任何网络拓扑。当您运行 ovnkube-trace 时，日志级别设置为 2 或 5 时，OVN-Kubernetes 逻辑组件会被公开。下图显示了如何在 OpenShift Container Platform 中连接路由器和交换机。

图 19.2. OVN-Kubernetes 路由器和交换机组件

OVN-Kubernetes 逻辑架构
View larger image
OVN-Kubernetes 逻辑架构

涉及数据包处理的关键组件有：

网关路由器
网关路由器有时称为 L3 网关路由器，通常在分布式路由器和物理网络之间使用。网关路由器（包括其逻辑补丁端口）绑定到物理位置（而非分布式）或机箱。此路由器上的跳接端口称为 ovn-southbound 数据库(ovn-sbdb)中的 l3gateway 端口。
分布式逻辑路由器
分布式逻辑路由器和其后面的逻辑交换机（虚拟机和容器附加）有效驻留在每个虚拟机监控程序上。
加入本地交换机
加入本地交换机用于连接分布式路由器和网关路由器。它可减少分布式路由器中所需的 IP 地址数量。
使用跳接端口的逻辑交换机
带有补丁端口的逻辑交换机用于虚拟化网络堆栈。它们通过隧道连接远程逻辑端口。
使用 localnet 端口的逻辑交换机
使用 localnet 端口的逻辑交换机用于将 OVN 连接到物理网络。它们通过将数据包桥接到使用 localnet 端口直接连接的物理 L2 片段来连接远程逻辑端口。
补丁端口
跳接端口代表逻辑交换机和逻辑路由器之间以及对等逻辑路由器之间的连接。单个连接在每个此类连接点上都有一对跳接端口。
l3gateway 端口
l3gateway 端口是 ovn-sbdb 中用于网关路由器中使用的逻辑补丁端口的端口绑定条目。它们称为 l3gateway 端口，而不是跳接端口，而只是这些端口绑定到机箱，就像网关路由器本身一样。
localnet 端口
桥接逻辑交换机上存在 localnet 端口，允许从每个 ovn-controller 实例连接到本地可访问的网络。这有助于从逻辑交换机对物理网络的直接连接建模。逻辑交换机只能附加一个 localnet 端口。

19.2.7.1. 在本地主机上安装 network-tools
复制链接

在本地主机上安装 network-tools，以提供一组工具来调试 OpenShift Container Platform 集群网络问题。

流程

  1. 使用以下命令将 network-tools 存储库克隆到工作站：

    $ git clone git@github.com:openshift/network-tools.git
    Copy to Clipboard Toggle word wrap

  2. 更改到您刚才克隆的存储库的目录：

    $ cd network-tools
    Copy to Clipboard Toggle word wrap

  3. 可选：列出所有可用的命令：

    $ ./debug-scripts/network-tools -h
    Copy to Clipboard Toggle word wrap

19.2.7.2. 运行 network-tools
复制链接

通过运行 network-tools 来获取逻辑交换机和路由器的信息。

先决条件

  • 已安装 OpenShift CLI（oc）。
  • 以具有 cluster-admin 权限的用户身份登录集群。
  • 您已在本地主机上安装了 network-tools。

流程

  1. 运行以下命令列出路由器：

    $ ./debug-scripts/network-tools ovn-db-run-command ovn-nbctl lr-list
    Copy to Clipboard Toggle word wrap

    输出示例

    944a7b53-7948-4ad2-a494-82b55eeccf87 (GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99)
84bd4a4c-4b0b-4a47-b0cf-a2c32709fc53 (ovn_cluster_router)
    Copy to Clipboard Toggle word wrap

  2. 运行以下命令列出 localnet 端口：

    $ ./debug-scripts/network-tools ovn-db-run-command \
ovn-sbctl find Port_Binding type=localnet
    Copy to Clipboard Toggle word wrap

    输出示例

    _uuid               : d05298f5-805b-4838-9224-1211afc2f199
additional_chassis  : []
additional_encap    : []
chassis             : []
datapath            : f3c2c959-743b-4037-854d-26627902597c
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : br-ex_ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : [unknown]
mirror_rules        : []
nat_addresses       : []
options             : {network_name=physnet}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 2
type                : localnet
up                  : false
virtual_parent      : []

[...]
    Copy to Clipboard Toggle word wrap

  3. 运行以下命令列出 l3gateway 端口：

    $ ./debug-scripts/network-tools ovn-db-run-command \
ovn-sbctl find Port_Binding type=l3gateway
    Copy to Clipboard Toggle word wrap

    输出示例

    _uuid               : 5207a1f3-1cf3-42f1-83e9-387bbb06b03c
additional_chassis  : []
additional_encap    : []
chassis             : ca6eb600-3a10-4372-a83e-e0d957c4cd92
datapath            : f3c2c959-743b-4037-854d-26627902597c
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : etor-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : ["42:01:0a:00:80:04"]
mirror_rules        : []
nat_addresses       : ["42:01:0a:00:80:04 10.0.128.4"]
options             : {l3gateway-chassis="84737c36-b383-4c83-92c5-2bd5b3c7e772", peer=rtoe-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 1
type                : l3gateway
up                  : true
virtual_parent      : []

_uuid               : 6088d647-84f2-43f2-b53f-c9d379042679
additional_chassis  : []
additional_encap    : []
chassis             : ca6eb600-3a10-4372-a83e-e0d957c4cd92
datapath            : dc9cea00-d94a-41b8-bdb0-89d42d13aa2e
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : jtor-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : [router]
mirror_rules        : []
nat_addresses       : []
options             : {l3gateway-chassis="84737c36-b383-4c83-92c5-2bd5b3c7e772", peer=rtoj-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 2
type                : l3gateway
up                  : true
virtual_parent      : []

[...]
    Copy to Clipboard Toggle word wrap

  4. 运行以下命令列出跳接端口：

    $ ./debug-scripts/network-tools ovn-db-run-command \
ovn-sbctl find Port_Binding type=patch
    Copy to Clipboard Toggle word wrap

    输出示例

    _uuid               : 785fb8b6-ee5a-4792-a415-5b1cb855dac2
additional_chassis  : []
additional_encap    : []
chassis             : []
datapath            : f1ddd1cc-dc0d-43b4-90ca-12651305acec
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : stor-ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : [router]
mirror_rules        : []
nat_addresses       : ["0a:58:0a:80:02:01 10.128.2.1 is_chassis_resident(\"cr-rtos-ci-ln-54932yb-72292-kd676-worker-c-rzj99\")"]
options             : {peer=rtos-ci-ln-54932yb-72292-kd676-worker-c-rzj99}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 1
type                : patch
up                  : false
virtual_parent      : []

_uuid               : c01ff587-21a5-40b4-8244-4cd0425e5d9a
additional_chassis  : []
additional_encap    : []
chassis             : []
datapath            : f6795586-bf92-4f84-9222-efe4ac6a7734
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : rtoj-ovn_cluster_router
mac                 : ["0a:58:64:40:00:01 100.64.0.1/16"]
mirror_rules        : []
nat_addresses       : []
options             : {peer=jtor-ovn_cluster_router}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 1
type                : patch
up                  : false
virtual_parent      : []
[...]
    Copy to Clipboard Toggle word wrap

返回顶部
Red Hat logoGithubredditYoutubeTwitter

学习

尝试、购买和销售

社区

关于红帽文档

通过我们的产品和服务，以及可以信赖的内容，帮助红帽用户创新并实现他们的目标。 了解我们当前的更新.

让开源更具包容性

红帽致力于替换我们的代码、文档和 Web 属性中存在问题的语言。欲了解更多详情，请参阅红帽博客.

關於紅帽

我们提供强化的解决方案，使企业能够更轻松地跨平台和环境（从核心数据中心到网络边缘）工作。

Theme

© 2025 Red Hat
