2.5. ネットワークのカスタマイズによる vSphere へのクラスターのインストール

手順

1. install-config.yaml ファイルを編集し、プロキシー設定を追加します。以下に例を示します。

   apiVersion: v1
   baseDomain: my.domain.com
   proxy:
     httpProxy: http://<username>:<pswd>@<ip>:<port>

   1


     httpsProxy: https://<username>:<pswd>@<ip>:<port>

   2


     noProxy: example.com

   3


   additionalTrustBundle: |

   4


       -----BEGIN CERTIFICATE-----
       <MY_TRUSTED_CA_CERT>
       -----END CERTIFICATE-----
   additionalTrustBundlePolicy: <policy_to_add_additionalTrustBundle>

   5

   Copy to Clipboard Toggle word wrap

   1

   クラスター外の HTTP 接続を作成するために使用するプロキシー URL。URL スキームは http である必要があります。

   2

   クラスター外で HTTPS 接続を作成するために使用するプロキシー URL。

   3

   プロキシーから除外するための宛先ドメイン名、IP アドレス、または他のネットワーク CIDR のコンマ区切りのリスト。サブドメインのみと一致するように、ドメインの前に . を付けます。たとえば、.y.com は x.y.com に一致しますが、y.com には一致しません。* を使用し、すべての宛先のプロキシーをバイパスします。vCenter の IP アドレスと、そのマシンに使用する IP 範囲を含める必要があります。

   4

   指定されている場合、インストールプログラムは HTTPS 接続のプロキシーに必要な 1 つ以上の追加の CA 証明書が含まれる user-ca-bundle という名前の設定マップを openshift-config namespace に生成します。次に Cluster Network Operator は、これらのコンテンツを Red Hat Enterprise Linux CoreOS (RHCOS) 信頼バンドルにマージする trusted-ca-bundle config map を作成し、この config map は Proxy オブジェクトの trustedCA フィールドで参照されます。additionalTrustBundle フィールドは、プロキシーのアイデンティティー証明書が RHCOS 信頼バンドルからの認証局によって署名されない限り必要になります。

   5

   オプション: trustedCA フィールドの user-ca-bundle 設定マップを参照する Proxy オブジェクトの設定を決定するポリシー。許可される値は Proxyonly および Always です。Proxyonly を使用して、http/https プロキシーが設定されている場合にのみ user-ca-bundle 設定マップを参照します。Always を使用して、常に user-ca-bundle 設定マップを参照します。デフォルト値は Proxyonly です。

   注記

   インストールプログラムは、プロキシーの readinessEndpoints フィールドをサポートしません。

   注記

   インストーラーがタイムアウトした場合は、インストーラーの wait-for コマンドを使用してデプロイメントを再起動してからデプロイメントを完了します。以下に例を示します。

   $ ./openshift-install wait-for install-complete --log-level debug

   Copy to Clipboard Toggle word wrap
2. ファイルを保存し、OpenShift Container Platform のインストール時にこれを参照します。

手順

1. 次のコマンドを実行して、openshift-region および openshift-zone vCenter タグカテゴリーを作成します。

   重要

   openshift-region および openshift-zone vCenter タグカテゴリーに異なる名前を指定すると、OpenShift Container Platform クラスターのインストールは失敗します。

   $ govc tags.category.create -d "OpenShift region" openshift-region

   Copy to Clipboard Toggle word wrap

   $ govc tags.category.create -d "OpenShift zone" openshift-zone

   Copy to Clipboard Toggle word wrap

2. クラスターをデプロイするリージョンごとに、次のコマンドを実行してリージョンタグを作成します。

   $ govc tags.create -c <region_tag_category> <region_tag>

   Copy to Clipboard Toggle word wrap

3. クラスターをデプロイするゾーンごとに、次のコマンドを実行してゾーンタグを作成します。

   $ govc tags.create -c <zone_tag_category> <zone_tag>

   Copy to Clipboard Toggle word wrap

4. 次のコマンドを実行して、vCenter データセンターオブジごとにリージョンタグをアタッチします。

   $ govc tags.attach -c <region_tag_category> <region_tag_1> /<data_center_1>

   Copy to Clipboard Toggle word wrap

5. 次のコマンドを実行して、vCenter クラスターオブジェクトごとにゾーンタグをアタッチします。

   $ govc tags.attach -c <zone_tag_category> <zone_tag_1> /<data_center_1>/host/<cluster1>

   Copy to Clipboard Toggle word wrap
6. インストールプログラムが含まれるディレクトリーに移動し、選択したインストール要件に従ってクラスターデプロイメントを初期化します。

手順

1. 次のコマンドを実行して、openshift-region および openshift-zone vCenter タグカテゴリーを作成します。

   重要

   openshift-region および openshift-zone vCenter タグカテゴリーに異なる名前を指定すると、OpenShift Container Platform クラスターのインストールは失敗します。

   $ govc tags.category.create -d "OpenShift region" openshift-region

   Copy to Clipboard Toggle word wrap

   $ govc tags.category.create -d "OpenShift zone" openshift-zone

   Copy to Clipboard Toggle word wrap

2. 次のコマンドを入力して、OpenShift Container Platform クラスターをデプロイする vSphere クラスターのリージョンタグを作成します。

   $ govc tags.create -c <region_tag_category> <region_tag>

   Copy to Clipboard Toggle word wrap

3. 必要に応じて次のコマンドを入力して、各ホストグループのゾーンタグを作成します。

   $ govc tags.create -c <zone_tag_category> <zone_tag>

   Copy to Clipboard Toggle word wrap

4. 次のコマンドを入力して、リージョンタグを vCenter クラスターオブジェクトにアタッチします。

   $ govc tags.attach -c <region_tag_category> <region_tag_1> /<datacenter_1>/host/<cluster_1>

   Copy to Clipboard Toggle word wrap

5. ゾーンタグを使用して各 ESXi ホストをホストグループに関連付けるには、各 ESXi ホストに対して次のコマンドを入力します。

   $ govc tags.attach -c <zone_tag_category> <zone_tag_for_host_group_1> /<datacenter_1>/host/<cluster_1>/<esxi_host_in_host_group_1>

   Copy to Clipboard Toggle word wrap
6. インストールプログラムが含まれるディレクトリーに移動し、選択したインストール要件に従ってクラスターデプロイメントを初期化します。

手順

1. 次の install-config.yaml ファイルに示すように、platform.vsphere.failureDomains[*].topology の networks セクションでネットワークアダプター名を指定します。

   platform:
     vsphere:
       vcenters:
         ...
       failureDomains:
       - name: <failure_domain_name>
         region: <default_region_name>
         zone: <default_zone_name>
         server: <fully_qualified_domain_name>
         topology:
           datacenter: <data_center>
           computeCluster: "/<data_center>/host/<cluster>"
           networks:

   1


           - <VM_network1_name>
           - <VM_network2_name>
           - ...
           - <VM_network10_name>

   Copy to Clipboard Toggle word wrap

   1

   ネットワークアダプターのリストを指定します。最大 10 個のネットワークアダプターを指定できます。

2. install-config.yaml ファイルで、次の設定の少なくとも 1 つを指定します。

   • networking.machineNetwork

     設定例

     networking:
       ...
       machineNetwork:
       - cidr: 10.0.0.0/16
       ...

     Copy to Clipboard Toggle word wrap

     注記

     networking.machineNetwork.cidr フィールドは、topology.networks で定義した最初のアダプターのアドレスに対応している必要があります。

   • install-config.yaml ファイルに nodeNetworking オブジェクトを追加し、オブジェクトの内部および外部ネットワークサブネット CIDR 実装を指定します。

     設定例

     platform:
       vsphere:
         nodeNetworking:
          external:
            networkSubnetCidr:
            - <machine_network_cidr_ipv4>
            - <machine_network_cidr_ipv6>
          internal:
            networkSubnetCidr:
            - <machine_network_cidr_ipv4>
            - <machine_network_cidr_ipv6>
         failureDomains:
         - name: <failure_domain_name>
           region: <default_region_name>

     Copy to Clipboard Toggle word wrap

手順

1. OpenShift Container Platform クラスターマニフェストファイルを保存するディレクトリーから、manifests/cluster-infrastructure-02-config.yml マニフェストファイルを開きます。

2. nodeNetworking オブジェクトをファイルに追加し、オブジェクトの内部および外部ネットワークサブネット CIDR 実装を指定します。

   ヒント

   ほとんどのネットワークの場合は、標準のマルチサブネット構成の設定を検討してください。この構成では、nodeNetworking.internal.networkSubnetCidr および nodeNetworking.external.networkSubnetCidr パラメーターに同じ IP アドレス範囲を設定する必要があります。

   設定された cluster-infrastructure-02-config.yml マニフェストファイルの例

   apiVersion: config.openshift.io/v1
   kind: Infrastructure
   metadata:
     name: cluster
   spec:
     cloudConfig:
       key: config
       name: cloud-provider-config
     platformSpec:
       type: VSphere
       vsphere:
         failureDomains:
         - name: generated-failure-domain
         ...
          nodeNetworking:
            external:
              networkSubnetCidr:
              - <machine_network_cidr_ipv4>
              - <machine_network_cidr_ipv6>
            internal:
              networkSubnetCidr:
              - <machine_network_cidr_ipv4>
              - <machine_network_cidr_ipv6>
   # ...

   Copy to Clipboard Toggle word wrap

手順

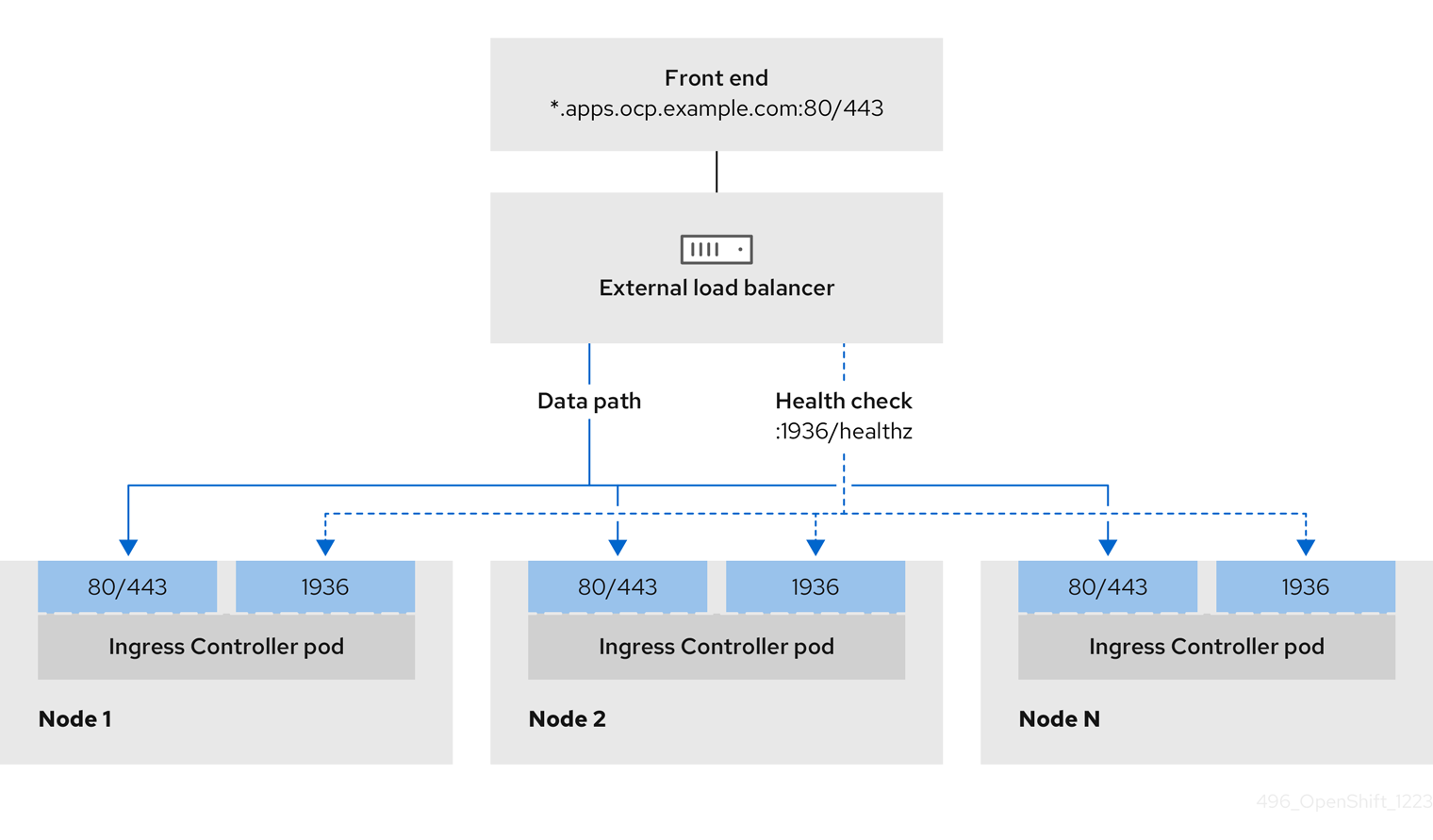

1. HAProxy Ingress Controller を設定して、ポート 6443、22623、443、および 80 でロードバランサーからクラスターへのアクセスを有効化できるようにします。必要に応じて、HAProxy 設定で単一のサブネットの IP アドレスまたは複数のサブネットの IP アドレスを指定できます。

   1 つのサブネットをリストした HAProxy 設定の例

   # ...
   listen my-cluster-api-6443
       bind 192.168.1.100:6443
       mode tcp
       balance roundrobin
     option httpchk
     http-check connect
     http-check send meth GET uri /readyz
     http-check expect status 200
       server my-cluster-master-2 192.168.1.101:6443 check inter 10s rise 2 fall 2
       server my-cluster-master-0 192.168.1.102:6443 check inter 10s rise 2 fall 2
       server my-cluster-master-1 192.168.1.103:6443 check inter 10s rise 2 fall 2

   listen my-cluster-machine-config-api-22623
       bind 192.168.1.100:22623
       mode tcp
       balance roundrobin
     option httpchk
     http-check connect
     http-check send meth GET uri /healthz
     http-check expect status 200
       server my-cluster-master-2 192.168.1.101:22623 check inter 10s rise 2 fall 2
       server my-cluster-master-0 192.168.1.102:22623 check inter 10s rise 2 fall 2
       server my-cluster-master-1 192.168.1.103:22623 check inter 10s rise 2 fall 2

   listen my-cluster-apps-443
       bind 192.168.1.100:443
       mode tcp
       balance roundrobin
     option httpchk
     http-check connect
     http-check send meth GET uri /healthz/ready
     http-check expect status 200
       server my-cluster-worker-0 192.168.1.111:443 check port 1936 inter 10s rise 2 fall 2
       server my-cluster-worker-1 192.168.1.112:443 check port 1936 inter 10s rise 2 fall 2
       server my-cluster-worker-2 192.168.1.113:443 check port 1936 inter 10s rise 2 fall 2

   listen my-cluster-apps-80
      bind 192.168.1.100:80
      mode tcp
      balance roundrobin
     option httpchk
     http-check connect
     http-check send meth GET uri /healthz/ready
     http-check expect status 200
       server my-cluster-worker-0 192.168.1.111:80 check port 1936 inter 10s rise 2 fall 2
       server my-cluster-worker-1 192.168.1.112:80 check port 1936 inter 10s rise 2 fall 2
       server my-cluster-worker-2 192.168.1.113:80 check port 1936 inter 10s rise 2 fall 2
   # ...

   Copy to Clipboard Toggle word wrap

   複数のサブネットをリストした HAProxy 設定の例

   # ...
   listen api-server-6443
       bind *:6443
       mode tcp
         server master-00 192.168.83.89:6443 check inter 1s
         server master-01 192.168.84.90:6443 check inter 1s
         server master-02 192.168.85.99:6443 check inter 1s
         server bootstrap 192.168.80.89:6443 check inter 1s

   listen machine-config-server-22623
       bind *:22623
       mode tcp
         server master-00 192.168.83.89:22623 check inter 1s
         server master-01 192.168.84.90:22623 check inter 1s
         server master-02 192.168.85.99:22623 check inter 1s
         server bootstrap 192.168.80.89:22623 check inter 1s

   listen ingress-router-80
       bind *:80
       mode tcp
       balance source
         server worker-00 192.168.83.100:80 check inter 1s
         server worker-01 192.168.83.101:80 check inter 1s

   listen ingress-router-443
       bind *:443
       mode tcp
       balance source
         server worker-00 192.168.83.100:443 check inter 1s
         server worker-01 192.168.83.101:443 check inter 1s

   listen ironic-api-6385
       bind *:6385
       mode tcp
       balance source
         server master-00 192.168.83.89:6385 check inter 1s
         server master-01 192.168.84.90:6385 check inter 1s
         server master-02 192.168.85.99:6385 check inter 1s
         server bootstrap 192.168.80.89:6385 check inter 1s

   listen inspector-api-5050
       bind *:5050
       mode tcp
       balance source
         server master-00 192.168.83.89:5050 check inter 1s
         server master-01 192.168.84.90:5050 check inter 1s
         server master-02 192.168.85.99:5050 check inter 1s
         server bootstrap 192.168.80.89:5050 check inter 1s
   # ...

   Copy to Clipboard Toggle word wrap

2. curl CLI コマンドを使用して、ユーザー管理ロードバランサーとそのリソースが動作していることを確認します。

   1. 次のコマンドを実行して応答を観察し、クラスターマシン設定 API が Kubernetes API サーバーリソースにアクセスできることを確認します。

      $ curl https://<loadbalancer_ip_address>:6443/version --insecure

      Copy to Clipboard Toggle word wrap

      設定が正しい場合は、応答として JSON オブジェクトを受信します。

      {
        "major": "1",
        "minor": "11+",
        "gitVersion": "v1.11.0+ad103ed",
        "gitCommit": "ad103ed",
        "gitTreeState": "clean",
        "buildDate": "2019-01-09T06:44:10Z",
        "goVersion": "go1.10.3",
        "compiler": "gc",
        "platform": "linux/amd64"
      }

      Copy to Clipboard Toggle word wrap

   2. 次のコマンドを実行して出力を確認し、クラスターマシン設定 API がマシン設定サーバーリソースからアクセスできることを確認します。

      $ curl -v https://<loadbalancer_ip_address>:22623/healthz --insecure

      Copy to Clipboard Toggle word wrap

      設定が正しい場合、コマンドの出力には次の応答が表示されます。

      HTTP/1.1 200 OK
      Content-Length: 0

      Copy to Clipboard Toggle word wrap

   3. 次のコマンドを実行して出力を確認し、コントローラーがポート 80 の Ingress Controller リソースにアクセスできることを確認します。

      $ curl -I -L -H "Host: console-openshift-console.apps.<cluster_name>.<base_domain>" http://<load_balancer_front_end_IP_address>

      Copy to Clipboard Toggle word wrap

      設定が正しい場合、コマンドの出力には次の応答が表示されます。

      HTTP/1.1 302 Found
      content-length: 0
      location: https://console-openshift-console.apps.ocp4.private.opequon.net/
      cache-control: no-cache

      Copy to Clipboard Toggle word wrap

   4. 次のコマンドを実行して出力を確認し、コントローラーがポート 443 の Ingress Controller リソースにアクセスできることを確認します。

      $ curl -I -L --insecure --resolve console-openshift-console.apps.<cluster_name>.<base_domain>:443:<Load Balancer Front End IP Address> https://console-openshift-console.apps.<cluster_name>.<base_domain>

      Copy to Clipboard Toggle word wrap

      設定が正しい場合、コマンドの出力には次の応答が表示されます。

      HTTP/1.1 200 OK
      referrer-policy: strict-origin-when-cross-origin
      set-cookie: csrf-token=UlYWOyQ62LWjw2h003xtYSKlh1a0Py2hhctw0WmV2YEdhJjFyQwWcGBsja261dGLgaYO0nxzVErhiXt6QepA7g==; Path=/; Secure; SameSite=Lax
      x-content-type-options: nosniff
      x-dns-prefetch-control: off
      x-frame-options: DENY
      x-xss-protection: 1; mode=block
      date: Wed, 04 Oct 2023 16:29:38 GMT
      content-type: text/html; charset=utf-8
      set-cookie: 1e2670d92730b515ce3a1bb65da45062=1bf5e9573c9a2760c964ed1659cc1673; path=/; HttpOnly; Secure; SameSite=None
      cache-control: private

      Copy to Clipboard Toggle word wrap

3. ユーザー管理ロードバランサーのフロントエンド IP アドレスをターゲットにするようにクラスターの DNS レコードを設定します。ロードバランサー経由で、クラスター API およびアプリケーションの DNS サーバーのレコードを更新する必要があります。

   変更された DNS レコードの例

   <load_balancer_ip_address>  A  api.<cluster_name>.<base_domain>
   A record pointing to Load Balancer Front End

   Copy to Clipboard Toggle word wrap

   <load_balancer_ip_address>   A apps.<cluster_name>.<base_domain>
   A record pointing to Load Balancer Front End

   Copy to Clipboard Toggle word wrap
   重要

   DNS の伝播では、各 DNS レコードが使用可能になるまでに時間がかかる場合があります。各レコードを検証する前に、各 DNS レコードが伝播されることを確認してください。

4. OpenShift Container Platform クラスターでユーザー管理ロードバランサーを使用するには、クラスターの install-config.yaml ファイルで次の設定を指定する必要があります。

   # ...
   platform:
     vsphere:
       loadBalancer:
         type: UserManaged

   1


       apiVIPs:
       - <api_ip>

   2


       ingressVIPs:
       - <ingress_ip>

   3


   # ...

   Copy to Clipboard Toggle word wrap

   1

   クラスターのユーザー管理ロードバランサーを指定するには、type パラメーターに UserManaged を設定します。パラメーターのデフォルトは OpenShiftManagedDefault で、これはデフォルトの内部ロードバランサーを示します。openshift-kni-infra namespace で定義されたサービスの場合、ユーザー管理ロードバランサーは coredns サービスをクラスター内の Pod にデプロイできますが、keepalived および haproxy サービスは無視します。

   2

   ユーザー管理ロードバランサーを指定する場合に必須のパラメーターです。Kubernetes API がユーザー管理ロードバランサーと通信できるように、ユーザー管理ロードバランサーのパブリック IP アドレスを指定します。

   3

   ユーザー管理ロードバランサーを指定する場合に必須のパラメーターです。ユーザー管理ロードバランサーのパブリック IP アドレスを指定して、ユーザー管理ロードバランサーがクラスターの Ingress トラフィックを管理できるようにします。

検証

1. curl CLI コマンドを使用して、ユーザー管理ロードバランサーと DNS レコード設定が動作していることを確認します。

   1. 次のコマンドを実行して出力を確認し、クラスター API にアクセスできることを確認します。

      $ curl https://api.<cluster_name>.<base_domain>:6443/version --insecure

      Copy to Clipboard Toggle word wrap

      設定が正しい場合は、応答として JSON オブジェクトを受信します。

      {
        "major": "1",
        "minor": "11+",
        "gitVersion": "v1.11.0+ad103ed",
        "gitCommit": "ad103ed",
        "gitTreeState": "clean",
        "buildDate": "2019-01-09T06:44:10Z",
        "goVersion": "go1.10.3",
        "compiler": "gc",
        "platform": "linux/amd64"
        }

      Copy to Clipboard Toggle word wrap

   2. 次のコマンドを実行して出力を確認し、クラスターマシン設定にアクセスできることを確認します。

      $ curl -v https://api.<cluster_name>.<base_domain>:22623/healthz --insecure

      Copy to Clipboard Toggle word wrap

      設定が正しい場合、コマンドの出力には次の応答が表示されます。

      HTTP/1.1 200 OK
      Content-Length: 0

      Copy to Clipboard Toggle word wrap

   3. 以下のコマンドを実行して出力を確認し、ポートで各クラスターアプリケーションにアクセスできることを確認します。

      $ curl http://console-openshift-console.apps.<cluster_name>.<base_domain> -I -L --insecure

      Copy to Clipboard Toggle word wrap

      設定が正しい場合、コマンドの出力には次の応答が表示されます。

      HTTP/1.1 302 Found
      content-length: 0
      location: https://console-openshift-console.apps.<cluster-name>.<base domain>/
      cache-control: no-cacheHTTP/1.1 200 OK
      referrer-policy: strict-origin-when-cross-origin
      set-cookie: csrf-token=39HoZgztDnzjJkq/JuLJMeoKNXlfiVv2YgZc09c3TBOBU4NI6kDXaJH1LdicNhN1UsQWzon4Dor9GWGfopaTEQ==; Path=/; Secure
      x-content-type-options: nosniff
      x-dns-prefetch-control: off
      x-frame-options: DENY
      x-xss-protection: 1; mode=block
      date: Tue, 17 Nov 2020 08:42:10 GMT
      content-type: text/html; charset=utf-8
      set-cookie: 1e2670d92730b515ce3a1bb65da45062=9b714eb87e93cf34853e87a92d6894be; path=/; HttpOnly; Secure; SameSite=None
      cache-control: private

      Copy to Clipboard Toggle word wrap

   4. 次のコマンドを実行して出力を確認し、ポート 443 で各クラスターアプリケーションにアクセスできることを確認します。

      $ curl https://console-openshift-console.apps.<cluster_name>.<base_domain> -I -L --insecure

      Copy to Clipboard Toggle word wrap

      設定が正しい場合、コマンドの出力には次の応答が表示されます。

      HTTP/1.1 200 OK
      referrer-policy: strict-origin-when-cross-origin
      set-cookie: csrf-token=UlYWOyQ62LWjw2h003xtYSKlh1a0Py2hhctw0WmV2YEdhJjFyQwWcGBsja261dGLgaYO0nxzVErhiXt6QepA7g==; Path=/; Secure; SameSite=Lax
      x-content-type-options: nosniff
      x-dns-prefetch-control: off
      x-frame-options: DENY
      x-xss-protection: 1; mode=block
      date: Wed, 04 Oct 2023 16:29:38 GMT
      content-type: text/html; charset=utf-8
      set-cookie: 1e2670d92730b515ce3a1bb65da45062=1bf5e9573c9a2760c964ed1659cc1673; path=/; HttpOnly; Secure; SameSite=None
      cache-control: private

      Copy to Clipboard Toggle word wrap
