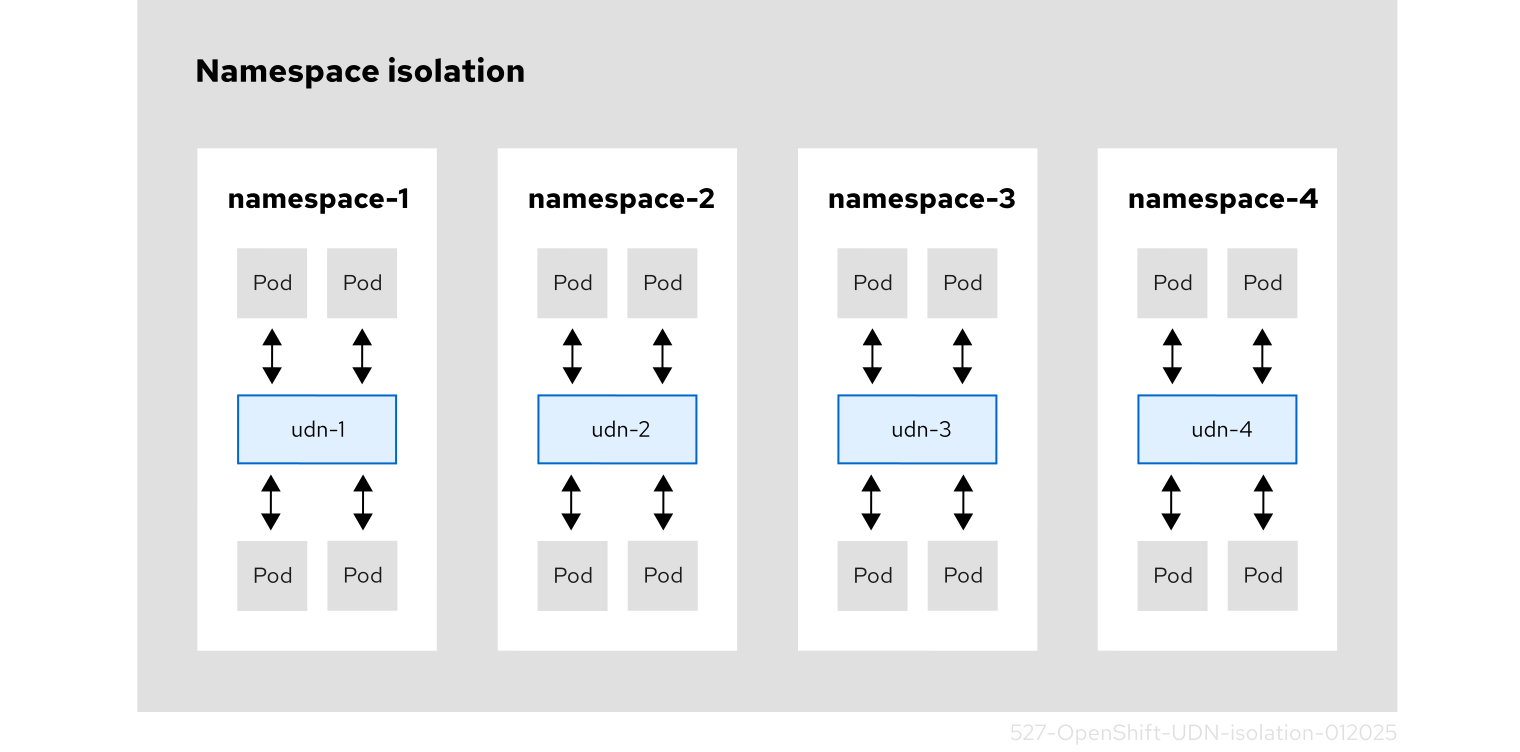

第2章 プライマリーネットワーク

手順

1. オプション: プライマリーネットワークを使用する ClusterUserDefinedNetwork CR の場合は、次のコマンドを入力して、k8s.ovn.org/primary-user-defined-network ラベルを持つ namespace を作成します。

   $ cat << EOF | oc apply -f -
   apiVersion: v1
   kind: Namespace
   metadata:
     name: <cudn_namespace_name>
     labels:
       k8s.ovn.org/primary-user-defined-network: ""
   EOF

   Copy to Clipboard Toggle word wrap

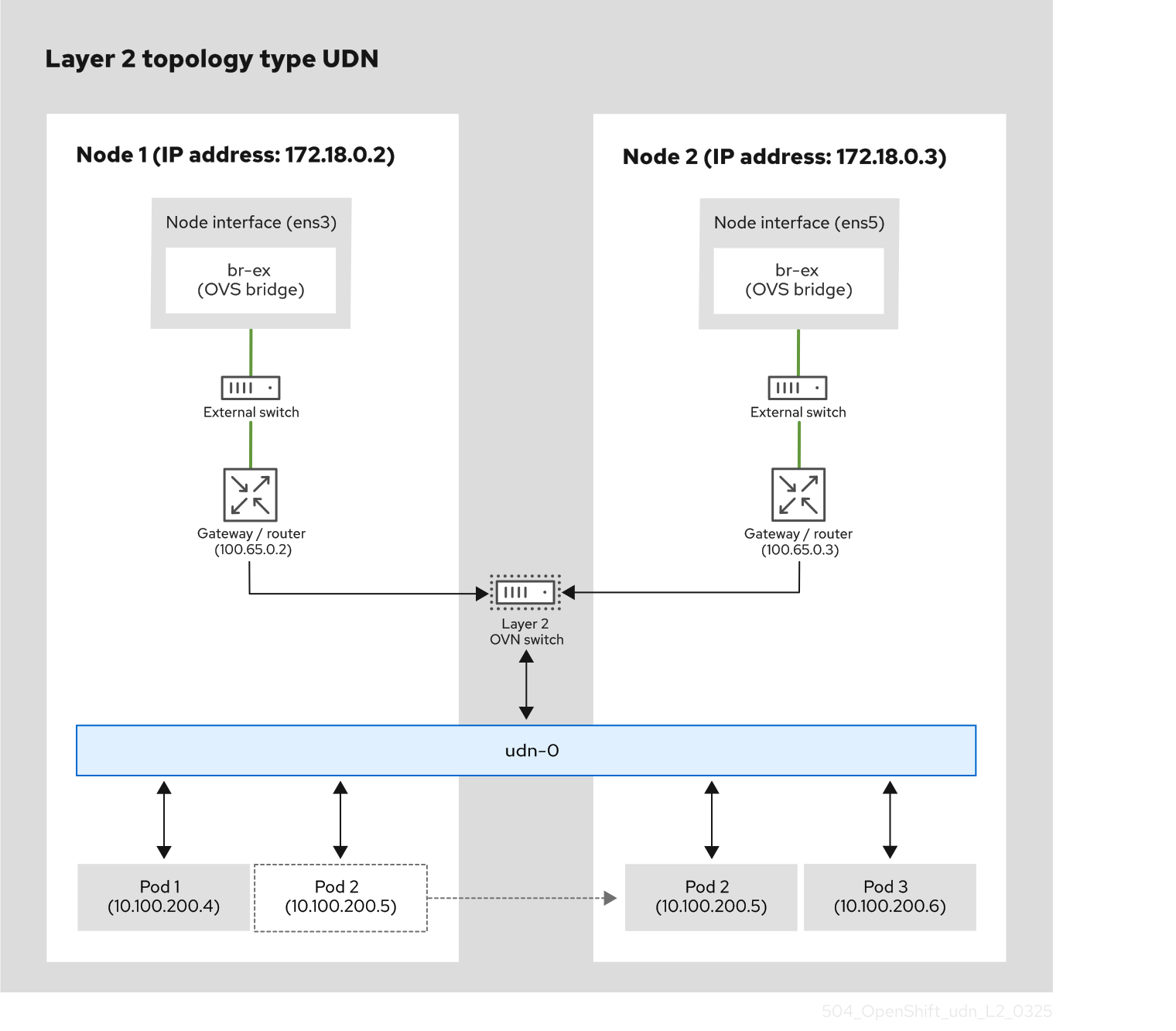

2. Layer2 または Layer3 トポロジータイプのクラスター全体のユーザー定義ネットワークリクエストを作成します。

   1. Layer2 トポロジーのリクエストを定義するには、次の例のように、cluster-layer-two-udn.yaml などの YAML ファイルを作成します。

      apiVersion: k8s.ovn.org/v1
      kind: ClusterUserDefinedNetwork
      metadata:
        name: <cudn_name>

      1


      spec:
        namespaceSelector:

      2


          matchLabels:

      3


            "<label_1_key>": "<label_1_value>"

      4


            "<label_2_key>": "<label_2_value>"

      5


        network:

      6


          topology: Layer2

      7


          layer2:

      8


            role: Primary

      9


            subnets:
              - "2001:db8::/64"
              - "10.100.0.0/16"

      10

      Copy to Clipboard Toggle word wrap

      1

      ClusterUserDefinedNetwork CR の名前。

      2

      クラスター UDN CR が適用される namespace のセットに対するラベルクエリー。標準の Kubernetes MatchLabel セレクターを使用します。デフォルト または openshift-* namespace は指定しないでください。

      3

      matchLabels セレクタータイプを使用します。このセレクタータイプでは、用語が AND 関係で評価されます。

      4 5

      matchLabels セレクタータイプが使用されているため、<label_1_key>=<label_1_value> ラベルと <label_2_key>=<label_2_value> ラベルの両方を含む namespace がプロビジョニングされます。

      6

      ネットワーク設定を記述します。

      7

      topology フィールドはネットワーク設定を記述します。受け入れられる値は Layer2 と Layer3 です。Layer2 トポロジータイプを指定すると、すべてのノードで共有される 1 つの論理スイッチが作成されます。

      8

      このフィールドは、トポロジー設定を指定します。layer2 または layer3 に指定できます。

      9

      Primary または Secondary を指定します。4.19 でサポートされる role 仕様は Primary のみです。

      10

      Layer2 トポロジータイプの場合、以下は subnet フィールドの設定を指定します。

      • subnets フィールドは任意です。
      • subnets フィールドはタイプが string で、IPv4 と IPv6 の両方の標準 CIDR 形式を受け入れます。
      • subnets フィールドには 1 つまたは 2 つの項目を入力できます。2 つのアイテムは、異なるファミリーに属している必要があります。たとえば、subnets の値は 10.100.0.0/16 と 2001:db8::/64 です。
      • Layer2 サブネットは省略できます。省略した場合、ユーザーは Pod の静的 IP アドレスを設定する必要があります。結果として、ポートセキュリティーは MAC スプーフィングのみを防止します。詳細は、「静的 IP アドレスを使用した Pod 設定」を参照してください。

   2. Layer3 トポロジーの要求を定義するには、次の例のように、cluster-layer-three-udn.yaml などの YAML ファイルを作成します。

      apiVersion: k8s.ovn.org/v1
      kind: ClusterUserDefinedNetwork
      metadata:
        name: <cudn_name>

      1


      spec:
        namespaceSelector:

      2


          matchExpressions:

      3


          - key: kubernetes.io/metadata.name

      4


            operator: In

      5


            values: ["<example_namespace_one>", "<example_namespace_two>"]

      6


        network:

      7


          topology: Layer3

      8


          layer3:

      9


            role: Primary

      10


            subnets:

      11


              - cidr: 10.100.0.0/16
                hostSubnet: 24

      Copy to Clipboard Toggle word wrap

      1

      ClusterUserDefinedNetwork CR の名前。

      2

      クラスター UDN が適用される namespace セットに対するラベルクエリー。標準の Kubernetes MatchLabel セレクターを使用します。デフォルト または openshift-* namespace は指定しないでください。

      3

      matchExpressions セレクタータイプを使用します。このセレクタータイプでは、用語が OR 関係で評価されます。

      4

      照合するラベルキーを指定します。

      5

      Operator を指定します。有効な値には、In、NotIn、Exists、DoesNotExist などがあります。

      6

      matchExpressions タイプが使用されているため、<example_namespace_one> または <example_namespace_two> のいずれかに一致する namespace がプロビジョニングされます。

      7

      ネットワーク設定を記述します。

      8

      topology フィールドはネットワーク設定を記述します。受け入れられる値は Layer2 と Layer3 です。Layer3 トポロジータイプを指定すると、ノードごとにレイヤー 2 セグメントが作成され、それぞれに異なるサブネットが割り当てられます。レイヤー 3 ルーティングは、ノードサブネットを相互接続するために使用されます。

      9

      このフィールドは、トポロジー設定を指定します。有効な値は layer2 または layer3 です。

      10

      Primary ロールまたは Secondary ロールを指定します。4.19 でサポートされる role 仕様は Primary のみです。

      11

      Layer3 トポロジータイプの場合、subnet フィールドの設定の詳細を次に示します。

      • subnets フィールドは必須です。

      • subnets フィールドのタイプは、cidr および hostSubnet です。

        • cidr はクラスターのサブネットであり、文字列値を受け入れます。
        • hostSubnet は、クラスターサブネットが分割されるノードサブネット接頭辞を指定します。
        • IPv6 の場合、hostSubnet では /64 の長さのみがサポートされます。

3. 次のコマンドを実行してリクエストを適用します。

   $ oc create --validate=true -f <example_cluster_udn>.yaml

   Copy to Clipboard Toggle word wrap

   この場合の <example_cluster_udn>.yaml は Layer2 または Layer3 設定ファイルの名前です。

4. 次のコマンドを実行して、リクエストが成功したことを確認します。

   $ oc get clusteruserdefinednetwork <cudn_name> -o yaml

   Copy to Clipboard Toggle word wrap

   この場合の <cudn_name> は、クラスター全体のユーザー定義ネットワークに作成した名前です。

   出力例

   apiVersion: k8s.ovn.org/v1
   kind: ClusterUserDefinedNetwork
   metadata:
     creationTimestamp: "2024-12-05T15:53:00Z"
     finalizers:
     - k8s.ovn.org/user-defined-network-protection
     generation: 1
     name: my-cudn
     resourceVersion: "47985"
     uid: 16ee0fcf-74d1-4826-a6b7-25c737c1a634
   spec:
     namespaceSelector:
       matchExpressions:
       - key: custom.network.selector
         operator: In
         values:
         - example-namespace-1
         - example-namespace-2
         - example-namespace-3
     network:
       layer3:
         role: Primary
         subnets:
         - cidr: 10.100.0.0/16
       topology: Layer3
   status:
     conditions:
     - lastTransitionTime: "2024-11-19T16:46:34Z"
       message: 'NetworkAttachmentDefinition has been created in following namespaces:
         [example-namespace-1, example-namespace-2, example-namespace-3]'
       reason: NetworkAttachmentDefinitionReady
       status: "True"
       type: NetworkCreated

   Copy to Clipboard Toggle word wrap

手順

1. Localnet トポロジーを使用してクラスター全体のユーザー定義ネットワークを作成します。

   1. 次の例のように、localnet トポロジーの要求を定義するには、cluster-udn-localnet.yaml などの YAML ファイルを作成します。

      apiVersion: k8s.ovn.org/v1
      kind: ClusterUserDefinedNetwork
      metadata:
        name: <cudn_name>

      1


      spec:
        namespaceSelector:

      2


          matchLabels:

      3


            "<label_1_key>": "<label_1_value>"

      4


            "<label_2_key>": "<label_2_value>"

      5


        network:

      6


          topology: Localnet

      7


          localnet:

      8


            role: Secondary

      9


            physicalNetworkName: test
            ipam: {lifecycle: Persistent}
            subnets: ["192.168.0.0/16", "2001:dbb::/64"]

      10

      Copy to Clipboard Toggle word wrap

      1

      ClusterUserDefinedNetwork (CUDN) CR の名前。

      2

      クラスター CUDN CR が適用される namespace のセットに対するラベルクエリー。標準の Kubernetes MatchLabel セレクターを使用します。default、openshift-*、またはその他のシステム namespace を指すことはできません。

      3

      matchLabels セレクタータイプを使用します。このセレクタータイプでは、用語が AND 関係で評価されます。

      4 5

      この例では、CUDN CR は、<label_1_key>=<label_1_value> と <label_2_key>=<label_2_value> の両方のラベルを含む namespace にデプロイされます。

      6

      ネットワーク設定を記述します。

      7

      Localnet トポロジータイプを指定すると、1 つのプロバイダーネットワークに直接ブリッジされる 1 つの論理スイッチが作成されます。

      8

      このフィールドは、localnet トポロジーを指定します。

      9

      ネットワーク設定の role を指定します。Secondary は、localnet トポロジーでサポートされる唯一の role 仕様です。

      10

      Localnet トポロジータイプの場合、subnet フィールドの設定の詳細を次に示します。

      • subnets フィールドは任意です。
      • subnets フィールドはタイプが string で、IPv4 と IPv6 の両方の標準 CIDR 形式を受け入れます。
      • subnets フィールドには 1 つまたは 2 つの項目を入力できます。2 つの項目の場合、異なる IP ファミリーである必要があります。たとえば、subnets の値は 10.100.0.0/16 と 2001:db8::/64 です。
      • localnet サブネットは省略できます。省略した場合、ユーザーは Pod の静的 IP アドレスを設定する必要があります。結果として、ポートセキュリティーは MAC スプーフィングのみを防止します。詳細は、「静的 IP アドレスを使用した Pod 設定」を参照してください。

2. 次のコマンドを実行してリクエストを適用します。

   $ oc create --validate=true -f <example_cluster_udn>.yaml

   Copy to Clipboard Toggle word wrap

   ここでは、以下のようになります。

   <example_cluster_udn>.yaml

   Localnet 設定ファイルの名前です。

3. 次のコマンドを実行して、リクエストが成功したことを確認します。

   $ oc get clusteruserdefinednetwork <cudn_name> -o yaml

   Copy to Clipboard Toggle word wrap

   ここでは、以下のようになります。

   <cudn_name>

   クラスター全体のユーザー定義ネットワークに作成した名前です。

手順

1. Administrator パースペクティブから、Networking UserDefinedNetworks をクリックします。
2. ClusterUserDefinedNetwork をクリックします。
3. Name フィールドで、クラスタースコープの UDN の名前を指定します。
4. Subnet フィールドに値を指定します。
5. Project(s) Match Labels フィールドに適切なラベルを追加して、クラスター UDN が適用される namespace を選択します。
6. Create をクリックします。クラスタースコープの UDN は、ステップ 5 で指定したラベルを含む namespace に配置された Pod のデフォルトプライマリーネットワークとして機能します。

手順

1. オプション: プライマリーネットワークを使用する UserDefinedNetwork CR の場合は、次のコマンドを入力して、k8s.ovn.org/primary-user-defined-network ラベルを持つ namespace を作成します。

   $ cat << EOF | oc apply -f -
   apiVersion: v1
   kind: Namespace
   metadata:
     name: <udn_namespace_name>
     labels:
       k8s.ovn.org/primary-user-defined-network: ""
   EOF

   Copy to Clipboard Toggle word wrap

2. Layer2 または Layer3 トポロジータイプのユーザー定義のネットワークのリクエストを作成します。

   1. Layer2 トポロジーのリクエストを定義するには、次の例のように、my-layer-two-udn.yaml などの YAML ファイルを作成します。

      apiVersion: k8s.ovn.org/v1
      kind: UserDefinedNetwork
      metadata:
        name: udn-1

      1


        namespace: <some_custom_namespace>
      spec:
        topology: Layer2

      2


        layer2:

      3


          role: Primary

      4


          subnets:
            - "10.0.0.0/24"
            - "2001:db8::/60"

      5

      Copy to Clipboard Toggle word wrap

      1

      UserDefinedNetwork リソースの名前。これは default にすべきではありません。また、Cluster Network Operator (CNO) によって作成されたグローバル namespace と重複してはなりません。

      2

      topology フィールドはネットワーク設定を記述します。受け入れられる値は Layer2 と Layer3 です。Layer2 トポロジータイプを指定すると、すべてのノードで共有される 1 つの論理スイッチが作成されます。

      3

      このフィールドは、トポロジー設定を指定します。layer2 または layer3 に指定できます。

      4

      Primary ロールまたは Secondary ロールを指定します。

      5

      Layer2 トポロジータイプの場合、以下は subnet フィールドの設定を指定します。

      • subnets フィールドは任意です。
      • subnets フィールドはタイプが string で、IPv4 と IPv6 の両方の標準 CIDR 形式を受け入れます。
      • subnets フィールドには 1 つまたは 2 つの項目を入力できます。2 つのアイテムは、異なるファミリーに属している必要があります。たとえば、subnets の値は 10.100.0.0/16 と 2001:db8::/64 です。
      • Layer2 サブネットは省略できます。省略すると、ユーザーは Pod の IP アドレスを設定する必要があります。結果として、ポートセキュリティーは MAC スプーフィングのみを防止します。
      • ipamLifecycle フィールドが指定されている場合、Layer2subnets フィールドは必須です。

   2. Layer3 トポロジーのリクエストを定義するには、次の例のように、my-layer-three-udn.yaml などの YAML ファイルを作成します。

      apiVersion: k8s.ovn.org/v1
      kind: UserDefinedNetwork
      metadata:
        name: udn-2-primary

      1


        namespace: <some_custom_namespace>
      spec:
        topology: Layer3

      2


        layer3:

      3


          role: Primary

      4


          subnets:

      5


            - cidr: 10.150.0.0/16
              hostSubnet: 24
            - cidr: 2001:db8::/60
              hostSubnet: 64
      # ...

      Copy to Clipboard Toggle word wrap

      1

      UserDefinedNetwork リソースの名前。これは default にすべきではありません。また、Cluster Network Operator (CNO) によって作成されたグローバル namespace と重複してはなりません。

      2

      topology フィールドはネットワーク設定を記述します。受け入れられる値は Layer2 と Layer3 です。Layer3 トポロジータイプを指定すると、ノードごとにレイヤー 2 セグメントが作成され、それぞれに異なるサブネットが割り当てられます。レイヤー 3 ルーティングは、ノードサブネットを相互接続するために使用されます。

      3

      このフィールドは、トポロジー設定を指定します。有効な値は layer2 または layer3 です。

      4

      Primary ロールまたは Secondary ロールを指定します。

      5

      Layer3 トポロジータイプの場合、subnet フィールドの設定の詳細を次に示します。

      • subnets フィールドは必須です。

      • subnets フィールドのタイプは、cidr および hostSubnet です。

        • cidr は、クラスターの clusterNetwork 設定に相当します。CIDR 内の IP アドレスは、ユーザー定義ネットワーク内の Pod に配布されます。このパラメーターは文字列値を受け入れます。
        • hostSubnet は、ノードごとのサブネット接頭辞を定義します。
        • IPv6 の場合、hostSubnet では /64 の長さのみがサポートされます。

3. 次のコマンドを実行してリクエストを適用します。

   $ oc apply -f <my_layer_two_udn>.yaml

   Copy to Clipboard Toggle word wrap

   この場合の <my_layer_two_udn.yaml> は、Layer2 または Layer3 設定ファイルの名前です。

4. 次のコマンドを実行して、リクエストが成功したことを確認します。

   $ oc get userdefinednetworks udn-1 -n <some_custom_namespace> -o yaml

   Copy to Clipboard Toggle word wrap

   ここでは、some_custom_namespace は、ユーザー定義ネットワーク用に作成した namespace です。

   出力例

   apiVersion: k8s.ovn.org/v1
   kind: UserDefinedNetwork
   metadata:
     creationTimestamp: "2024-08-28T17:18:47Z"
     finalizers:
     - k8s.ovn.org/user-defined-network-protection
     generation: 1
     name: udn-1
     namespace: some-custom-namespace
     resourceVersion: "53313"
     uid: f483626d-6846-48a1-b88e-6bbeb8bcde8c
   spec:
     layer2:
       role: Primary
       subnets:
       - 10.0.0.0/24
       - 2001:db8::/60
     topology: Layer2
   status:
     conditions:
     - lastTransitionTime: "2024-08-28T17:18:47Z"
       message: NetworkAttachmentDefinition has been created
       reason: NetworkAttachmentDefinitionReady
       status: "True"
       type: NetworkCreated

   Copy to Clipboard Toggle word wrap

手順

1. Administrator パースペクティブから、Networking UserDefinedNetworks をクリックします。
2. Create UserDefinedNetwork をクリックします。
3. Project name リストから、以前に作成した namespace を選択します。
4. Subnet フィールドに値を指定します。
5. Create をクリックします。ユーザー定義ネットワークは、この namespace で作成する Pod のデフォルトのプライマリーネットワークとして機能します。
