2.7. OVN-Kubernetes の論理アーキテクチャー

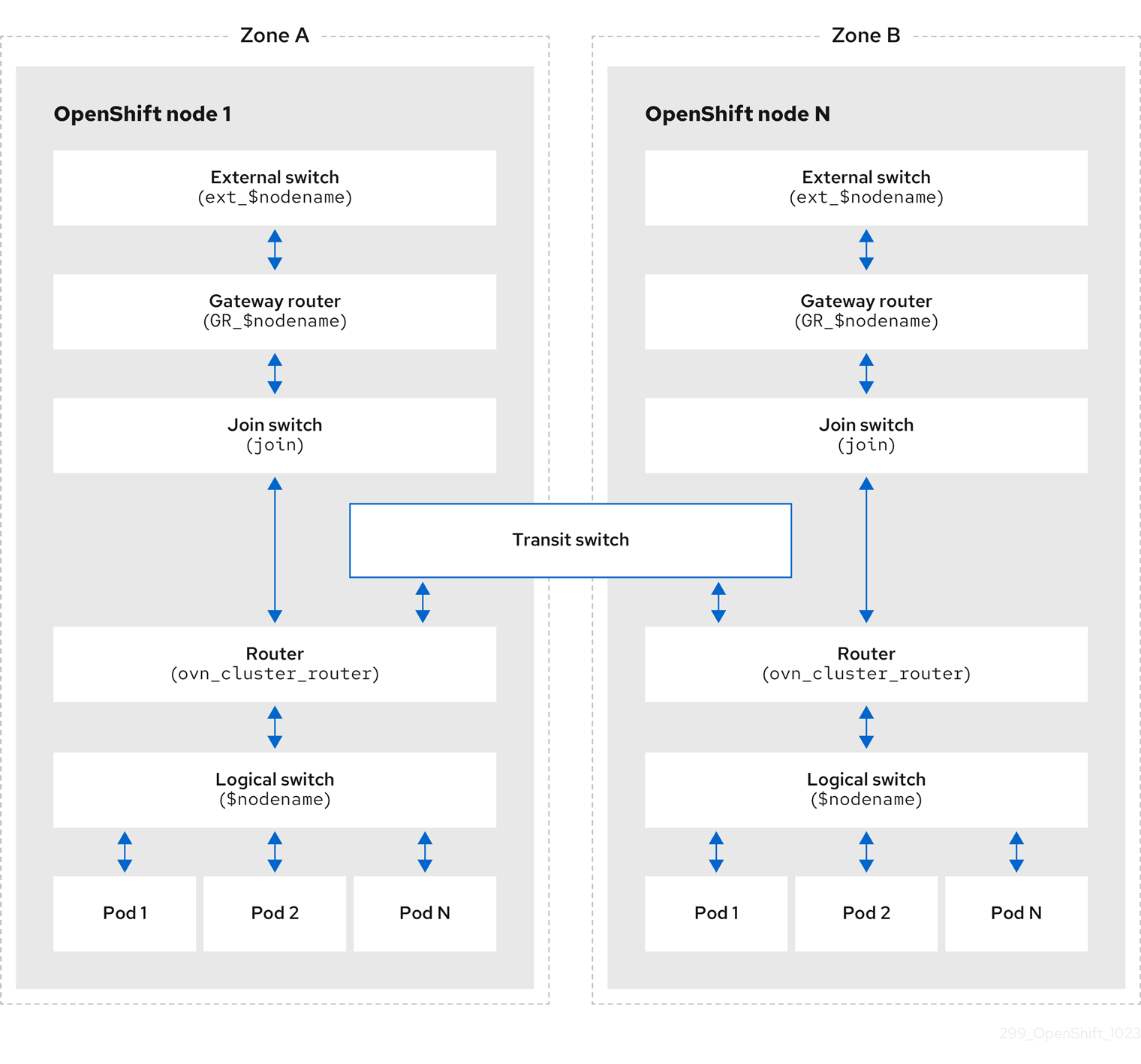

OVN はネットワーク仮想化ソリューションです。OVN は論理スイッチとルーターを作成します。これらのスイッチとルーターは相互接続され、任意のネットワークトポロジーを作成します。ログレベルを 2 または 5 に設定して ovnkube-trace を実行すると、OVN-Kubernetes 論理コンポーネントが公開されます。以下の図は、ルーターとスイッチが OpenShift Container Platform でどのように接続されているかを示しています。

図2.2 OVN-Kubernetes のルーターおよびスイッチコンポーネント

OVN-Kubernetes の論理アーキテクチャー
View larger image
OVN-Kubernetes の論理アーキテクチャー

パケット処理に関係する主要なコンポーネントは次のとおりです。

ゲートウェイルーター
L3 ゲートウェイルーターとも呼ばれるゲートウェイルーターは、通常、分散ルーターと物理ネットワークの間で使用されます。論理パッチポートを含むゲートウェイルーターは、(分散されていない) 物理的な場所またはシャーシにバインドされます。このルーターのパッチポートは、ovn-southbound データベース (ovn-sbdb) では l3gateway ポートと呼ばれます。
分散論理ルーター
分散論理ルーターと、仮想マシンとコンテナーが接続されるその背後にある論理スイッチは、事実上、各ハイパーバイザーに常駐します。
結合ローカルスイッチ
結合ローカルスイッチは、分散ルーターとゲートウェイルーターを接続するために使用されます。これにより、分散ルーターで必要な IP アドレスの数が減ります。
パッチポートを備えた論理スイッチ
パッチポートを備えた論理スイッチは、ネットワークスタックを仮想化するために使用されます。これらは、トンネルを介してリモート論理ポートを接続します。
localnet ポートを備えた論理スイッチ
localnet ポートを備えた論理スイッチは、OVN を物理ネットワークに接続するために使用されます。これらは、localnet ポートを使用して直接接続された物理 L2 セグメントにパケットをブリッジすることにより、リモート論理ポートを接続します。
パッチポート
パッチポートは、論理スイッチと論理ルーターの間、およびピア論理ルーター間の接続を表します。1 つの接続には、このような接続ポイントごとに、両側に 1 つずつ、1 組のパッチポートがあります。
l3gateway ポート
l3gateway ポートは、ゲートウェイルーターで使用される論理パッチポートの ovn-sbdb 内のポートバインディングエントリーです。これらのポートは、ゲートウェイルーター本体と同様にシャーシにバインドされているという事実を表すために、パッチポートではなく l3gateway ポートと呼ばれます。
localnet ポート
localnet ポートは、各 ovn-controller インスタンスからローカルにアクセス可能なネットワークへの接続を可能にするブリッジ論理スイッチに存在します。これは、論理スイッチから物理ネットワークへの直接接続をモデル化するのに役立ちます。論理スイッチに接続できる localnet ポートは 1 つだけです。

2.7.1. ローカルホストへの network-tools のインストール
リンクのコピー

ローカルホストに network-tools をインストールして、OpenShift Container Platform クラスターネットワークの問題をデバッグするための一連のツールを使用できるようにします。

手順

  1. 次のコマンドを使用して、network-tools リポジトリーのクローンをワークステーションに作成します。

    $ git clone git@github.com:openshift/network-tools.git
    Copy to Clipboard Toggle word wrap

  2. クローン作成したリポジトリーのディレクトリーに移動します。

    $ cd network-tools
    Copy to Clipboard Toggle word wrap

  3. オプション: 使用可能なすべてのコマンドをリストします。

    $ ./debug-scripts/network-tools -h
    Copy to Clipboard Toggle word wrap

2.7.2. network-tools の実行
リンクのコピー

network-tools を実行して、論理スイッチとルーターに関する情報を取得します。

前提条件

  • OpenShift CLI (oc) がインストールされている。
  • cluster-admin 権限を持つユーザーとしてクラスターにログインしている。
  • ローカルホストに network-tools がインストールされている。

手順

  1. 次のコマンドを実行して、ルーターを一覧表示します。

    $ ./debug-scripts/network-tools ovn-db-run-command ovn-nbctl lr-list
    Copy to Clipboard Toggle word wrap

    出力例

    944a7b53-7948-4ad2-a494-82b55eeccf87 (GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99)
84bd4a4c-4b0b-4a47-b0cf-a2c32709fc53 (ovn_cluster_router)
    Copy to Clipboard Toggle word wrap

  2. 次のコマンドを実行して、localnet ポートを一覧表示します。

    $ ./debug-scripts/network-tools ovn-db-run-command \
ovn-sbctl find Port_Binding type=localnet
    Copy to Clipboard Toggle word wrap

    出力例

    _uuid               : d05298f5-805b-4838-9224-1211afc2f199
additional_chassis  : []
additional_encap    : []
chassis             : []
datapath            : f3c2c959-743b-4037-854d-26627902597c
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : br-ex_ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : [unknown]
mirror_rules        : []
nat_addresses       : []
options             : {network_name=physnet}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 2
type                : localnet
up                  : false
virtual_parent      : []

[...]
    Copy to Clipboard Toggle word wrap

  3. 次のコマンドを実行して、l3gateway ポートを一覧表示します。

    $ ./debug-scripts/network-tools ovn-db-run-command \
ovn-sbctl find Port_Binding type=l3gateway
    Copy to Clipboard Toggle word wrap

    出力例

    _uuid               : 5207a1f3-1cf3-42f1-83e9-387bbb06b03c
additional_chassis  : []
additional_encap    : []
chassis             : ca6eb600-3a10-4372-a83e-e0d957c4cd92
datapath            : f3c2c959-743b-4037-854d-26627902597c
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : etor-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : ["42:01:0a:00:80:04"]
mirror_rules        : []
nat_addresses       : ["42:01:0a:00:80:04 10.0.128.4"]
options             : {l3gateway-chassis="84737c36-b383-4c83-92c5-2bd5b3c7e772", peer=rtoe-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 1
type                : l3gateway
up                  : true
virtual_parent      : []

_uuid               : 6088d647-84f2-43f2-b53f-c9d379042679
additional_chassis  : []
additional_encap    : []
chassis             : ca6eb600-3a10-4372-a83e-e0d957c4cd92
datapath            : dc9cea00-d94a-41b8-bdb0-89d42d13aa2e
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : jtor-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : [router]
mirror_rules        : []
nat_addresses       : []
options             : {l3gateway-chassis="84737c36-b383-4c83-92c5-2bd5b3c7e772", peer=rtoj-GR_ci-ln-54932yb-72292-kd676-worker-c-rzj99}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 2
type                : l3gateway
up                  : true
virtual_parent      : []

[...]
    Copy to Clipboard Toggle word wrap

  4. 次のコマンドを実行して、パッチポートを一覧表示します。

    $ ./debug-scripts/network-tools ovn-db-run-command \
ovn-sbctl find Port_Binding type=patch
    Copy to Clipboard Toggle word wrap

    出力例

    _uuid               : 785fb8b6-ee5a-4792-a415-5b1cb855dac2
additional_chassis  : []
additional_encap    : []
chassis             : []
datapath            : f1ddd1cc-dc0d-43b4-90ca-12651305acec
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : stor-ci-ln-54932yb-72292-kd676-worker-c-rzj99
mac                 : [router]
mirror_rules        : []
nat_addresses       : ["0a:58:0a:80:02:01 10.128.2.1 is_chassis_resident(\"cr-rtos-ci-ln-54932yb-72292-kd676-worker-c-rzj99\")"]
options             : {peer=rtos-ci-ln-54932yb-72292-kd676-worker-c-rzj99}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 1
type                : patch
up                  : false
virtual_parent      : []

_uuid               : c01ff587-21a5-40b4-8244-4cd0425e5d9a
additional_chassis  : []
additional_encap    : []
chassis             : []
datapath            : f6795586-bf92-4f84-9222-efe4ac6a7734
encap               : []
external_ids        : {}
gateway_chassis     : []
ha_chassis_group    : []
logical_port        : rtoj-ovn_cluster_router
mac                 : ["0a:58:64:40:00:01 100.64.0.1/16"]
mirror_rules        : []
nat_addresses       : []
options             : {peer=jtor-ovn_cluster_router}
parent_port         : []
port_security       : []
requested_additional_chassis: []
requested_chassis   : []
tag                 : []
tunnel_key          : 1
type                : patch
up                  : false
virtual_parent      : []
[...]
    Copy to Clipboard Toggle word wrap
